Открытие файла. Рассматривается запуск приложения NX CAM из среды Solid Edge, а операция открытия файлов Solid Edge и NX в NX CAM

Слои и ссылочные наборы. Слой – это атрибут объекта, который отвечает за его видимость и выбираемость в NX CAM. Слои используются для организации и управления видимостью объектов в проектах обработки, например, для сокрытия тел заготовки и оснастки. Ссылочные наборы применяются для передачи в обработку конкретной геометрии.

Рабочая система координат и привязки. Рабочая система координат (РСК) применяется для упрощения ввода координат точек и задания векторов. Рассматриваются способы установки и привязки РСК к геометрии.

Координатные плоскости. Координатные плоскости относятся к элементарным геометрическим объектам. В обработке применяются, например, для задания высот безопасности или глубины уровня обработки.

Координатные оси. Координатные оси применяются в том числе для задания ориентации инструмента при многоосевой обработке. Координатные плоскости, Координатные оси, Точка и Вектор – базовые геометрические объекты, с которыми необходимо уметь работать в NX CAM.

Интерфейс. Показан интерфейс NX CAM, главное и ленточное меню, переход между модулями программы, а также проведён обзор навигаторов.

ТУ и измерения геометрии. Измерение геометрии и анализ технологичности – это первый этап работы технолога ЧПУ с деталью. Показана работа с техническими условиями (PMI) и инструменты измерения линейных, радиальных и угловых размеров.

Сборка под 3-осевую фрезерную обработку. Рассматривается алгоритм и команды создания сборки под обработку, состоящие из детали, заготовки, оснастки и станка. Показаны основные типы сопряжений сборки, применяющиеся для позиционирования призматических деталей.

Сборка под 4-осевую фрезерную обработку. Рассматривается алгоритм и команды создания сборки под обработку, состоящие из детали, заготовки, оснастки и станка. Показаны основные типы сопряжений сборки, применяющиеся для позиционирования призматических деталей.

Шаблоны и группа геометрии. Рассматривается алгоритм и команды создания сборки под обработку, состоящие из детали, заготовки, оснастки и станка. Показаны основные типы сопряжений сборки, применяющиеся для позиционирования призматических деталей.

Ассоциативное копирование обрабатываемого тела. Рассматривается алгоритм и команды создания сборки под обработку, состоящие из детали, заготовки, оснастки и станка. Показаны основные типы сопряжений сборки, применяющиеся для позиционирования призматических деталей.

Синхронное моделирование. Рассмотрена синхронная технология моделирования, обладающая мощнейшим потенциалом в области работы с геометрией без истории построения. Применяется для доработки геометрии детали.

Задание геометрии детали и заготовки при фрезеровании. Показана работа с библиотекой инструментов, структура библиотеки и поиск по параметрам.

Группа инструментов и вызов из библиотеки. Создание инструмента по параметрам, введённым вручную, часто применяется при отсутствии настроенной библиотеки или в случае разработки уникальной технологии.

Создание фрез по параметрам. Предыдущее видео продолжается обзором создания по параметрам инструмента для обработки отверстий.

Создание инструмента для обработки отверстий. Рассмотрено задание объектов группы Геометрия – детали, заготовки и оснастки. Показано задание твёрдого и листового тела в качестве геометрии детали; различные виды заготовок.

Глубинное фрезерование. Контрольная геометрия. Контрольная геометрия – это детали оснастки, с которыми не должна сталкиваться фреза. Глубинное фрезерование – это самая популярная послойная черновая обработка.

Глубинное фрезерование. Зоны обработки. Для выделения на теле отдельных участков, подлежащих обработке, применяются объекты Области обработки, представляющие собой группу граней.

Глубинное фрезерование. Уровни резания. При послойном фрезеровании один из основных параметров – глубина резания. Рассматривается управления слоями обработки – уровнями резания и диапазонами.

Глубинное фрезерование. Параметры стратегии. Рассматриваются настройки и параметры стратегии глубинного фрезерования, такие как шаг, припуски, способы врезания, отвода и перехода и др.

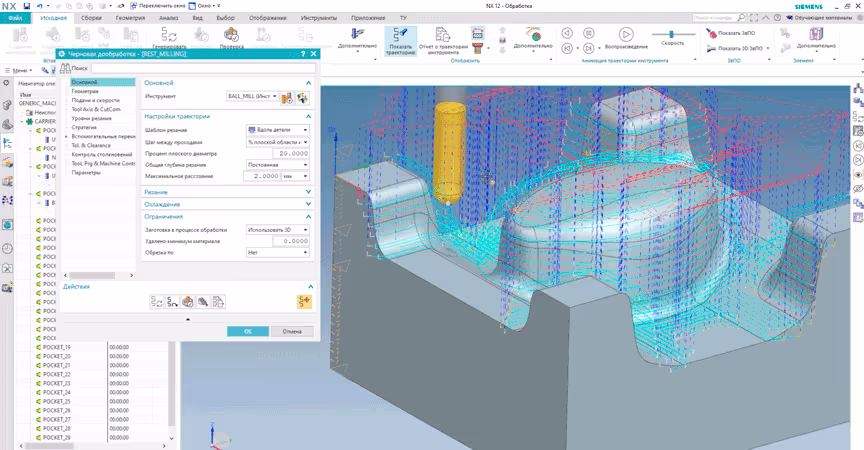

Черновая дообработка. Проверка траектории – способ контроля перемещений инструмента на основе CLS-файла. Рассматриваются способы визуализации, послойный контроль перемещений, создание фасетного тела обработанного состояния.

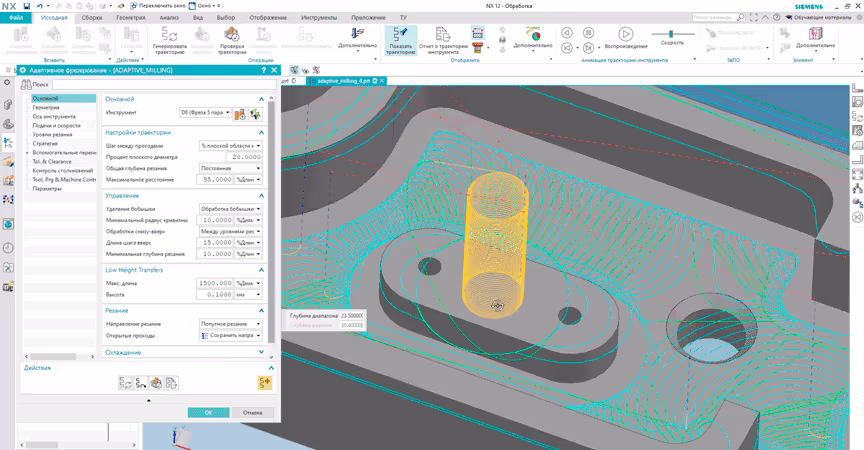

Адаптивное фрезерование. Дообработка черновой применяется после черновой обработки инструментом большого диаметра с учётом удалённого материала.

Глубинное фрезерование. Проверка траектории. Рассматриваются инструменты анализа траектории на предмет столкновений корпуса инструмента или патрона с заготовкой. Показан способ поиска минимального вылета инструмента.

Проверка столкновений при 3-осевом фрезеровании. Построение траекторий для высокоскоростной обработки с применением полиморфных спиралей выполняется в стратегии Адаптивное фрезерование.

Контурное фрезерование по уровням. Контурное фрезерование по уровням применяется в качестве послойной получистовой или чистовой обработки. Рассмотрены параметры стратегии и способы перехода между уровнями.

3D фрезерование. Кривые и точки. Рассматривается один из самых простых способов объёмного (3D) фрезерования в котором траектория задаётся через кривые и точки. Показаны наборы управляющих объектов и способы перехода между рабочими ходами.

3D фрезерование. Контурная обработка поверхности. Контурная обработка поверхности применяется для обработки пологих криволинейных участков. Рассмотрены применяемые шаблоны траекторий.

3D фрезерование. Вдоль потока. Вдоль потока – это траектория, применяющаяся при высокоскоростной обработке. Рассматриваются параметры траектории и способы её применения.

3D фрезерование. По управляющей поверхности. Применяется в случае обработки поверхности сложной геометрии или с целью получения ходов, которые невозможно «разложить» в соответствии с выбранным шаблоном на обрабатываемой поверхности.

3D фрезерование. По направляющим. Рассматриваются способы построения траектории обработки по одной или двум направляющим замкнутым или открытым цепочкам кривых.

3D фрезерование. 3D профиль. Стратегия "3D профиль" применяется для обработки кромок деталей, например, рабочих частей вырубных штампов кузовных деталей автомобилей.

3D фрезерование. Гравировка. Рассматриваются операция гравировки текста плоской или криволинейной поверхности с постоянной осью инструмента.

3D фрезерование. Доработка углов. Показано создание плоскостей и фигур безопасности для получения рациональных вспомогательных ходов вокруг заготовки.

3D фрезерование. Геометрия безопасности. Рассматриваются способы и параметры подхода, врезания, выхода из резания и отвода инструмента.

3D фрезерование. Вспомогательные перемещения. Показано задание начальных, промежуточных и конечных точек траектории.

3D фрезерование. Маневрирование, начальные и конечные точки траектории. Показаны стратегии прохода по углам: однопроходная обработка, много проходная и обработка с учётом предыдущего инструмента.

Изменение траектории. Перемещение. В случае необходимости доработки полученной траектории, применяется ручное редактирование ходов: перемещение или размножение в виде массива.

Изменение траектории. Обрезка. Рассматриваются способы удаления сегментов траектории и деления обработки по времени резания или по пути, пройдённого инструментом.

Режимы резания и библиотека данных обработки. Показано применение Библиотеки обработки с автоматизированным получением режимов резания из библиотеки.

3D фрезерование. Подготовка к симуляции. Рассматриваются этапы симуляции траектории: создание сборки для обработки, добавление в сборку модели станка, установка СК и симуляция на основе CLS-файла.

3D фрезерование. Симуляция. Показаны параметры и процедура симуляции на основе УП.

Постпроцессированиеи цеховая документация. Рассматриваются процедуры постпроцессирования - получения управляющих программ из САМ-системы, и формирования цеховой документации с применением различных шаблонов.

Перенос заготовки. Показаны параметры стратегии фрезерования открытой плоскости в плоскостной обработке на одном и нескольких уровнях.

2,5D Торцевание пола без стенки. Рассматриваются стратегия обработки горизонтальных участков и стенок. Показаны параметры шага по высоте и в плоскости.

2,5D Обработка пола и стенки. В продолжение предыдущего видео рассматриваются параметры обработки пола и стенок.

2,5D Подтипы обработки полов и стенок. При задании геометрии обработки в виде контуров кривых применяется стратегия Плоский профиль.

2,5D Плоское фрезерование. Рассматривается процедура выбора отверстий, параметры стратегии фрезерования отверстий: винтовое и спиральное погружение.

2,5D Фрезерование отверстий. Боковые пазы в 2D, 2,5D и 3D обработке обрабатываются преимущественно грибковыми фрезами. Рассматриваются способы и стратегии обработки боковых пазов.

2,5D Фрезерование боковых пазов и резьбы. Рассматривается обработка отверстий с различными параметрами.

Обработка отверстий. Часть 1. Рассматривается передача формы обработанной заготовки между несколькими установами или операциями.

Обработка отверстий. Часть 2. Продолжение обработки отверстий.
