В 2024 году корпорация Siemens приобрела компанию Altair Engineering Inc. Это событие привело к тому, что программное обеспечение Altair FEKO стало частью линейки продуктов Siemens Simcenter и получило новое название — Simcenter FEKO. В этой статье рассмотрим основные улучшения новой версии FEKO 2026.
Данная статья опубликована из Базы знаний Tecticum, которая содержит более 50 уникальных материалов по работе в программном решении Simcenter FEKO. Перейти в базу знаний можно по ссылке: база знаний FEKO.
Основные улучшения новой версии Simcenter FEKO 2026:
Время расчета электрически больших задач, с использованием MoM/MLFMM значительно уменьшено. Данный эффект особенно сильно проявляется в моделях с заземляющей поверхностью и/или диэлектрическими структурами.
Решатель для геометрической оптики RL-GO был усовершенствован для случаев использования точечного источника и внешнего возбуждения антенны. Значительно улучшена точность вычислений, а также, для некоторых случаев, производительность решателя увеличена на порядок.
Рисунок 1. Сравнение параметров анализа задачи по размещению антенны в версиях 2025.1 и 2026. (А) Размещение SDARS антенны при 2.3325ГГц на автомобиле, с использованием MoM/MLFMM (196855 элементов; 24 процессоров; PEC поверхность). (В) Расположение щелевой волноводной антенны при частоте 10ГГц на корабле, с использованием RL-GO и источником сферических гармоник (5742 элементов; 40 процессоров; 13.8 ГГб требуемой памяти во всех случаях).
Был реализован новый тип конфигурации, а именно взаимное возбуждение. Моделирование с использованием этой конфигурации позволяет вычислять параметры нагрузки (наведённые на нагрузках напряжения и токи) при возбуждении плоской волной на этапе пост-обработки, с применением нового прикладного макроса в POSTFEKO.

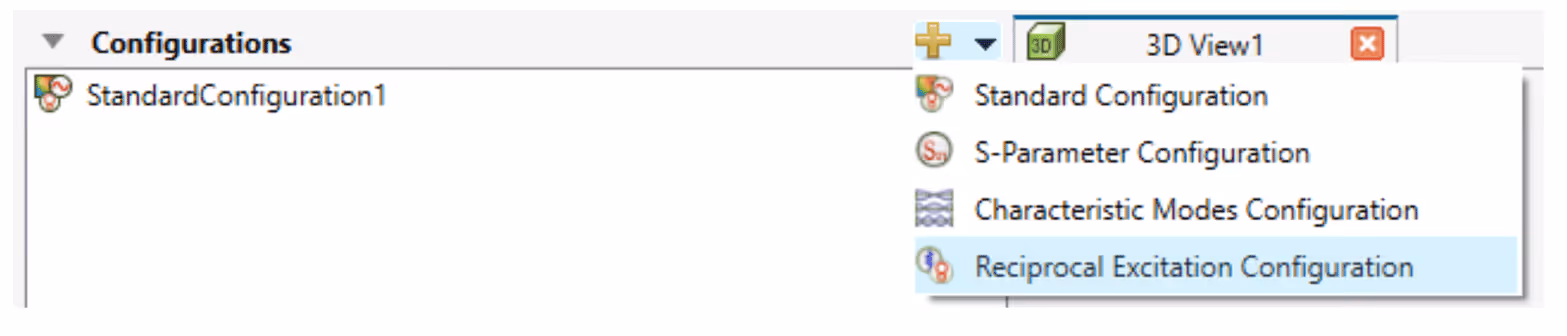

Рисунок 2. Новая конфигурация "взаимное возбуждение"доступна в CADFEKO
Данная процедура реализует эффективный подход к решению многих задач ЭМС по устойчивости и анализу приёмных антенн, поскольку для каждого источника и/или нагрузки требуется лишь одно моделирование при вычислении дальнего поля излучения (поддерживаются все нагрузки, включая нагрузки жгутов кабелей и соединения со схемами). Используя эти данные, можно восстанавливать и анализировать наведённые напряжения и токи для любого возможного направления падающей плоской волны.

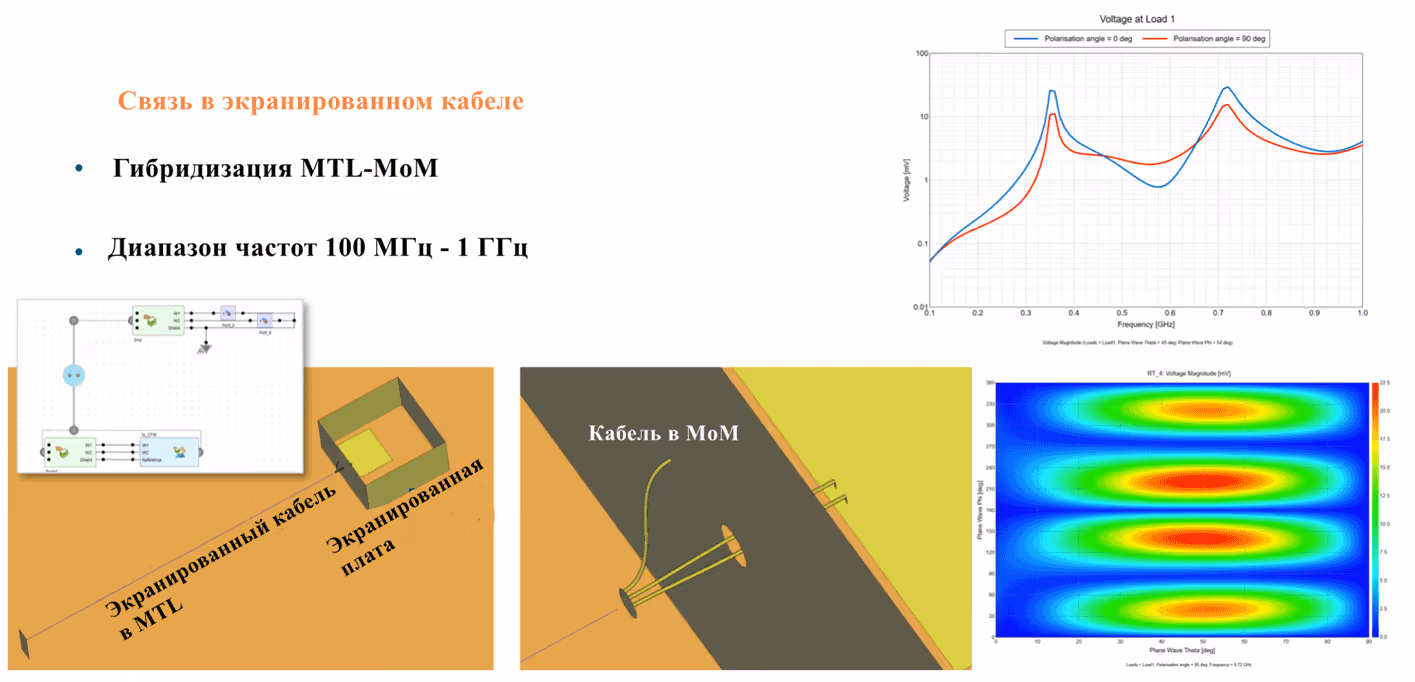

Рисунок 3. Пример анализа экранированного кабеля с использованием взаимной конфигурации
При анализе пеленгационной антенной решётки, для чтобы, чтобы определить напряжения на портах в зависимости от направления прихода плоской волны, количество необходимых итераций моделирования сокращается до значения «число антенн × число частот» и не зависит от количества интересующих углов падения. Свойства падающей плоской волны, такие как амплитуда, поляризация, угол поляризации и коэффициент эллиптичность, могут быть заданы на этапе постобработки.
Толстые многослойные диэлектрические покрытия, теперь поддерживаются для идеально проводящих поверхностей на границе замкнутых областей (ранее в качестве покрытия можно было использовать только однослойные диэлектрики).

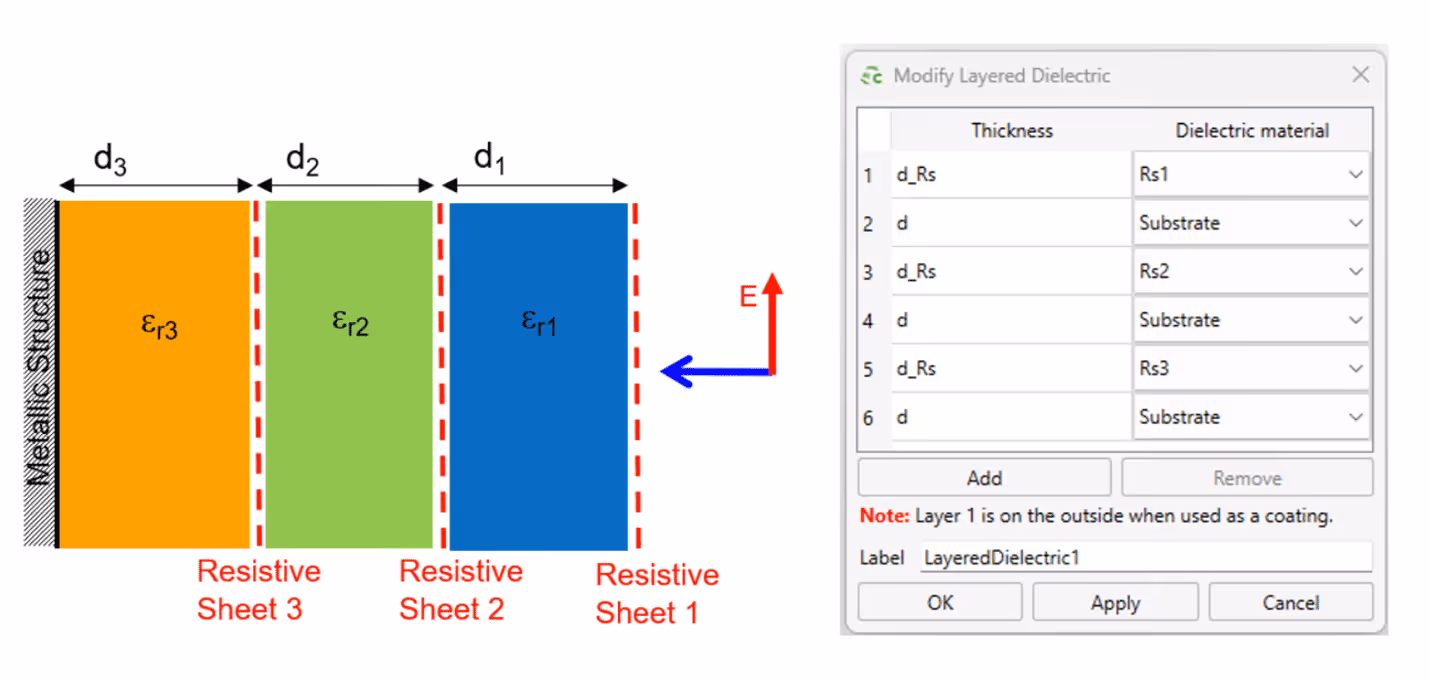

Рисунок 4. Многослойное диэлектрическое покрытие назначенное на идеально проводящую поверхность
Метод адаптивной частотной выборки был интегрирован в решатель. Этот подход требует меньше проверок лицензий, создаёт файл .fek только один раз (PREFEKO) и выполняет этапы настройки модели и проверки геометрии только один раз, независимо от количества анализируемых частот. Такая интеграция также исключает необходимость хранить, считывать и обрабатывать файлы .bof на диске, что ранее приводило к снижению производительности при росте числа частот в выборке. Для симуляций, где любой из упомянутых факторов значительно влиял на общее время моделирования, эффект может быть очень заметным по сравнению с ADAPTFEKO, использовавшимся для адаптивной частотной выборки ранее. Дополнительные преимущества (например, возможность использовать адаптивную частотную выборку совместно с AMRFEKO) также справедливы.

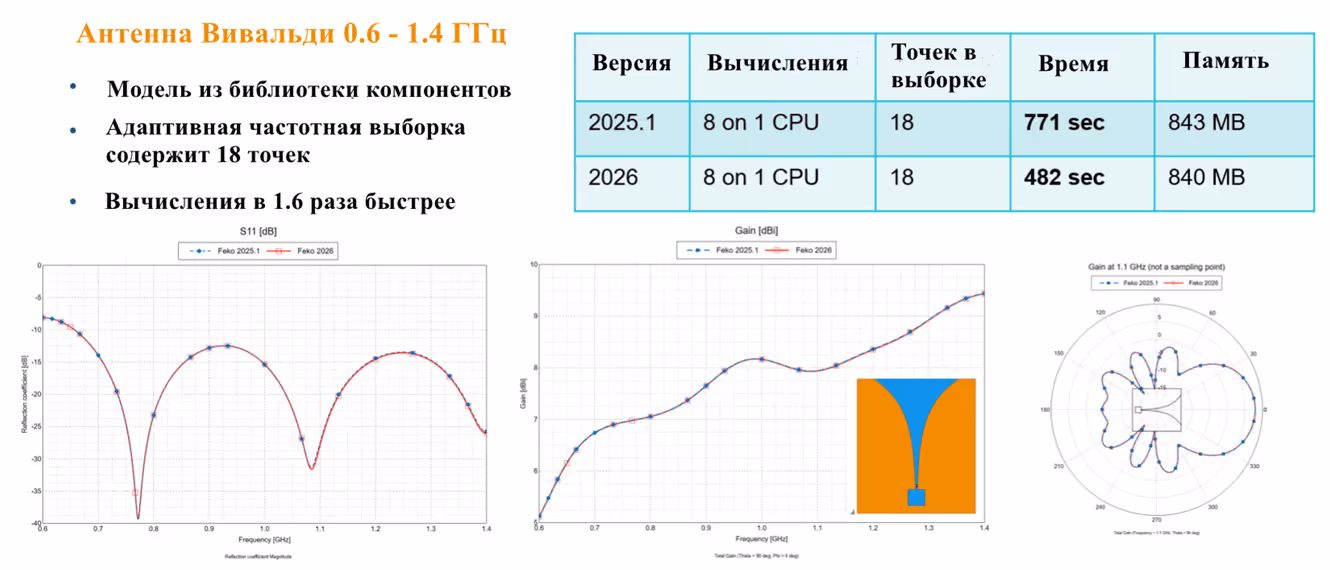

Рисунок 5:Пример, демонстрирующий ускорение вычислений в 1.6 раза для антенны Вивальди в версии 2026 по сравнению с версией 2025.1
Следующие улучшения были реализованы для моделирования кабелей:
Улучшение связывания пинов Диалоговое окно создания кабелей теперь поддерживает упрощенное соединение пинов: 1. Последовательное соединение основано на порядковых индексах пинов. 2. Соединение по меткам, используется метки назначенные пинам (например Экран или Основание).
Менеджер цепей Добавлена возможность удаления или дублирования цепи подключенной к выбранному кабелю. Скопированная цепь может быть подключена к другому коннектору, даже в другой связке с изменением префикса в имени, при необходимости.
Трассировка кабелей Добавлена возможность трассировки кабелей из непрерывных проводов или ребер геометрии.

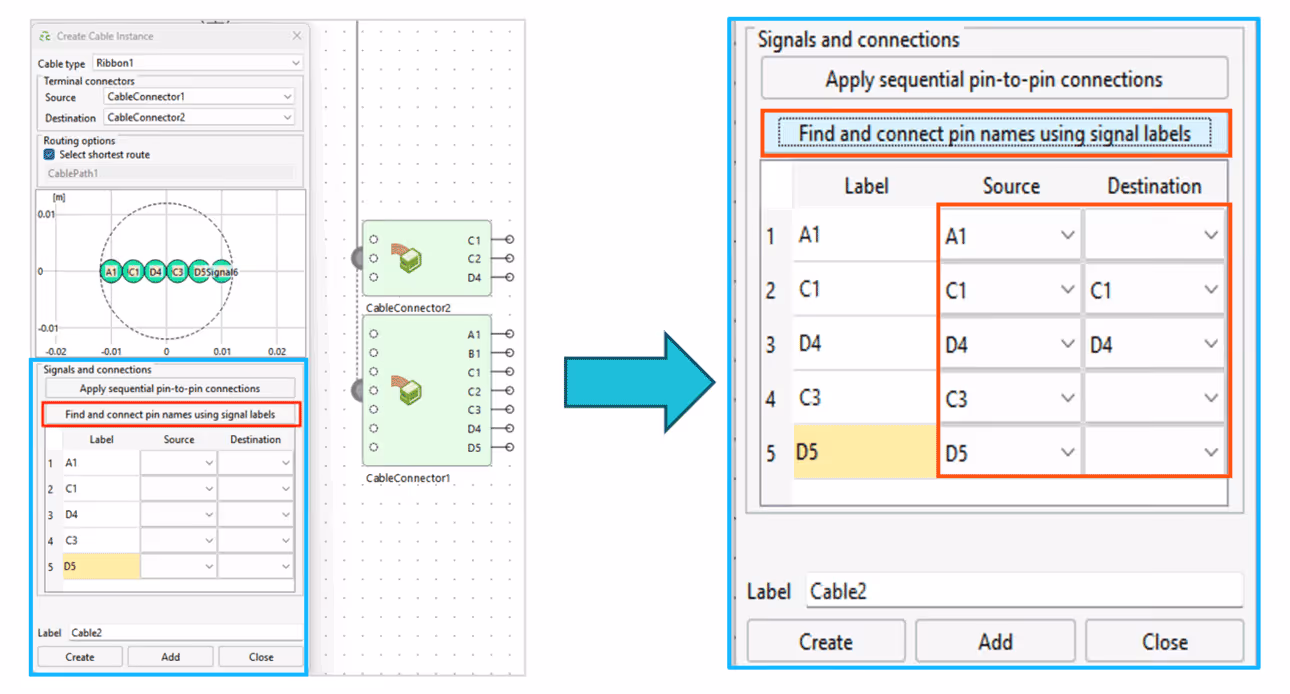

Рисунок 6. Пример, демонстрирующий соединения, которые были автоматически определены с помощью назначенных меток
При импорте печатных плат из форматов ECAD, таких как ODB++, теперь распознаются и импортируются свойства и параметры материалов. Если точные значения недоступны, автоматически создаются материалы с понятными названиями, что упрощает настройку проектов после импортаиз ECAD. Кроме того, были внесены дополнительные эффекты, включая улучшенное отображение дуг и переходных отверстий в процессе импорта ECAD.
В программный интерфейс POSTFEKO были внесены следующие улучшения:
Измерение данных о напряжении на кабеле Все данные напряжений, вычисленные с использованием кабельного зонда, теперь могут отображаться на 2D-графиках и быть доступны через API для автоматизации. Ранее некоторые напряжения были недоступны для отображения на графиках.
Подсказки в несколько строк Добавлена поддержка многострочных текстовых подсказок для сохранённых данных, которые также можно определять через Lua API.
Удалённое выполнение задач теперь поддерживает настройку хоста Microsoft Windows для запуска задач на серверах Linux с использованием механизма PowerShell Invoke.
Основные улучшения новой версии Simcenter WinProp 2026:
Обеспечено ускорение SRT независимо от количества полигонов, а также может быть достигнуто дополнительное ускорение за счёт предварительных вычислений.

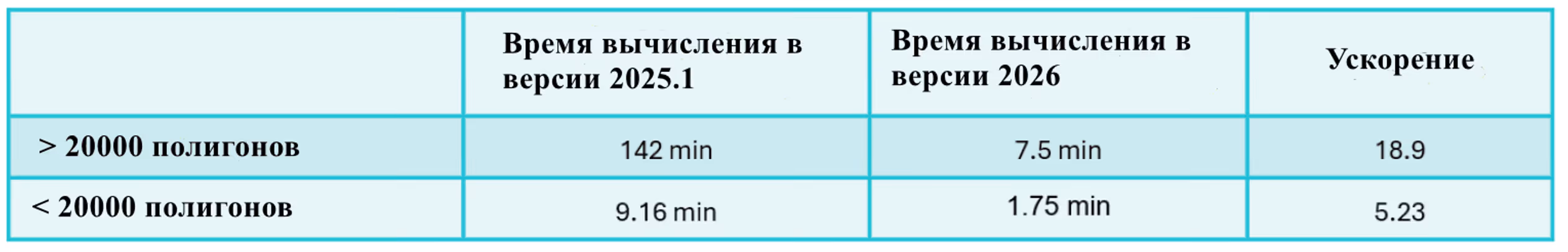

Рисунок 7. Пример, демонстрирующий ускорение вычислений в WinProp 2026
Была добавлена поддержка импульсного радара, который представляет собой радиолокационную систему, передающую короткие повторяющиеся радиочастотные импульсы для обнаружения и сопровождения целей. Обнаружение осуществляется за счёт измерения временной задержки зондирующего сигнала (определяет дальность) и доплеровского сдвига (определяет радиальную скорость). Поддерживаются следующие формы сигналов:
Прямоугольный импульс – простой, но ограничено разрешение по дальности.
Частотно-модулированный импульс – улучшено разрешение по дальности.
Импульс с фазовой модуляцией (код Баркера) – хорошие автокорреляционные свойства.
Импульсный радар имеет согласованный фильтр, который осуществляет корреляцию сигнала на приемнике с исходным сигналом на передатчике. Это увеличивает отношение сигнал-шум, улучшает чувствительность и точность обнаружения целей радаром.
Пост-процессинг для FMCW радара был расширен до определения расстояния, скорости и углового положения цели. Это было достигнуто путем добавления:
Параметра постоянного уровня ложных срабатываний (CFAR) для детектирования цели.
Усредненный CFAR Этот алгоритм может быть использован в большинстве ситуаций для оценки шума при усреднении мощности в референсной области.
Усредненный вперед CFAR Этот алгоритм обычно используется в случаях, когда важно избегать ложных срабатываний. Он использует большее из средних значений, вычисленных по референсным областям, для установки порога.
Усреднённый назад CFAR Этот алгоритм обычно используется если цели находятся близко. Он использует меньшее из средних значений, вычисленных по референсным областям, для установки порога.
CFAR на основе порядковой статистики В этом алгоритме реализован компромисс между усреднением вперед и усреднением назад. Порог устанавливается на основе указанной выборки с заданным порядковым номером референсной области.

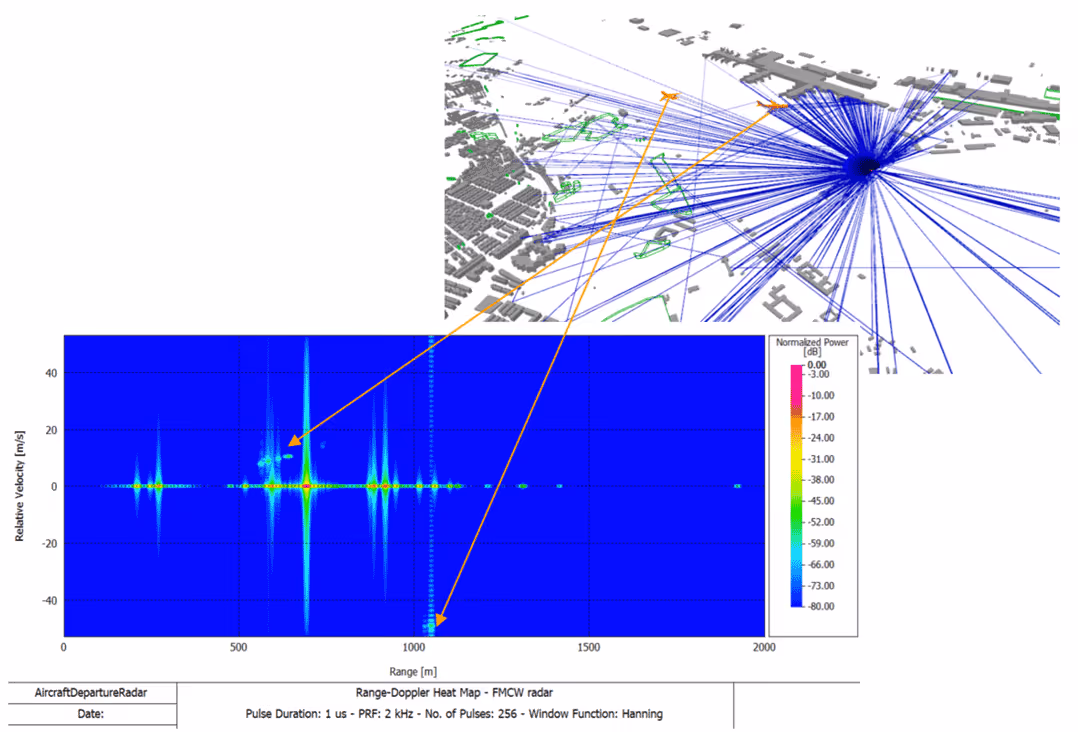

Рисунок 8. Пример радара слежения за летательными аппаратами, возвращающий расстояние и скорость цели
Отображения тепловой карты «дальность–угол места» для оценки вертикального угла.

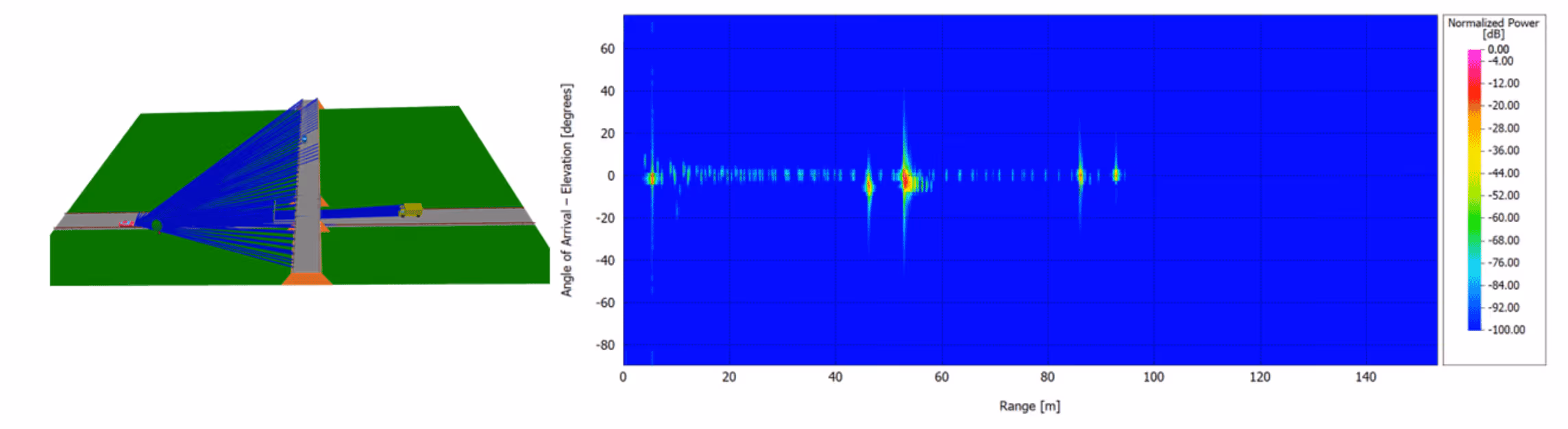

Рисунок 9. Пример отображения тепловой карты «дальность–угол места» для оценки вертикального угла
Отображения выходных данных радара в виде облака точек. Каждое радиолокационное измерение (дальность, доплеровская скорость, азимут, угол места) отображается как трёхмерная точка в пространстве, что обеспечивает визуализацию, аналогичную LiDAR. Результаты обнаружения в облаке точек зависят от заданных настроек CFAR.

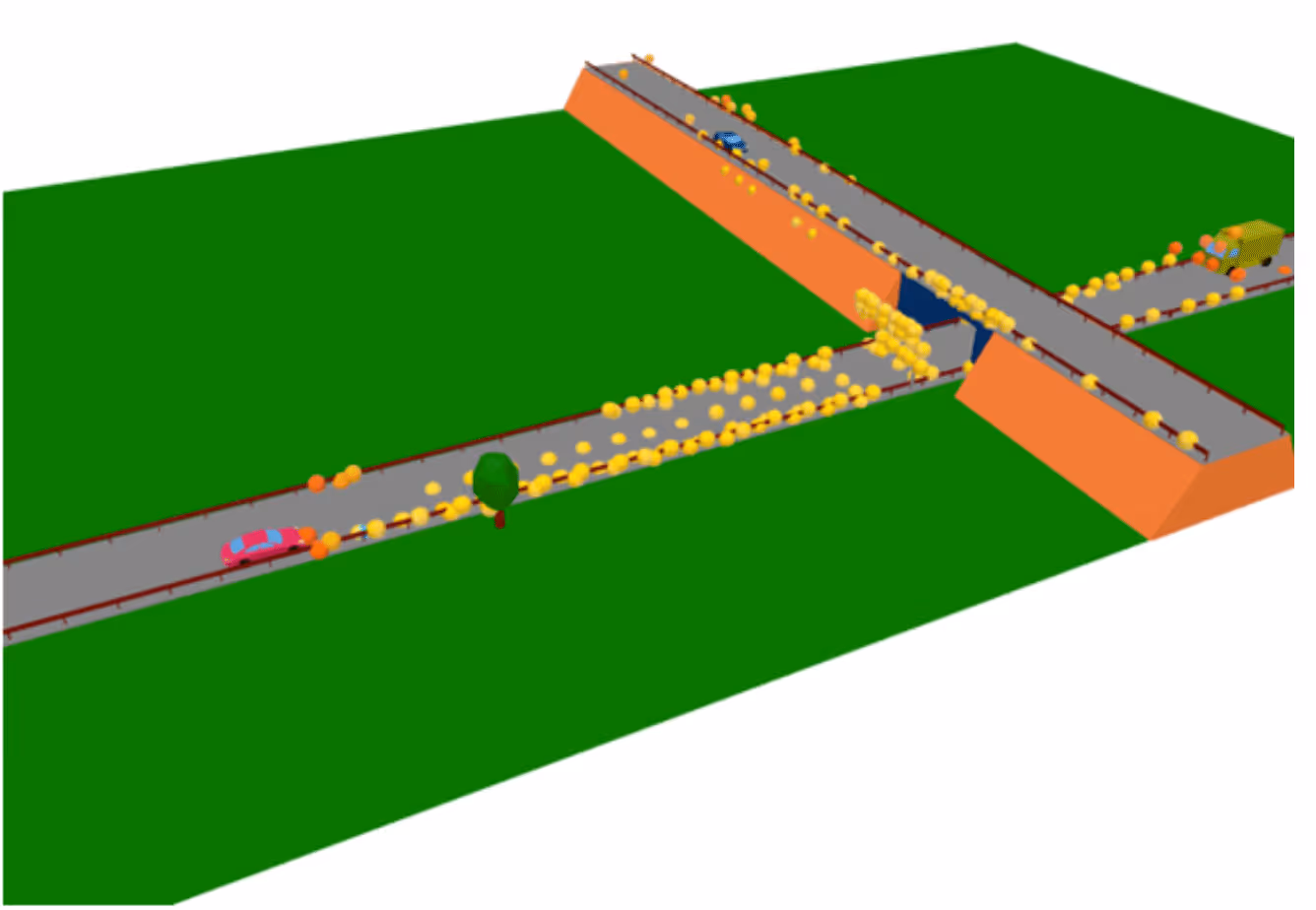

Рисунок 10. Пример отображения облака точек
Бистатическая эффективная площадь рассеяния (ЭПР), заданная в формате .ffe для замены отдельных объектов, теперь полностью поддерживается в ProMan. Поддерживаются лучи с отражениями до или после взаимодействия с бистатической ЭПР, а также лучи, проходящие через несколько бистатических ЭПР. Бистатическую ЭПР можно визуализировать в зависимости от направления падения, для которого была вычислена соответствующая поверхность.

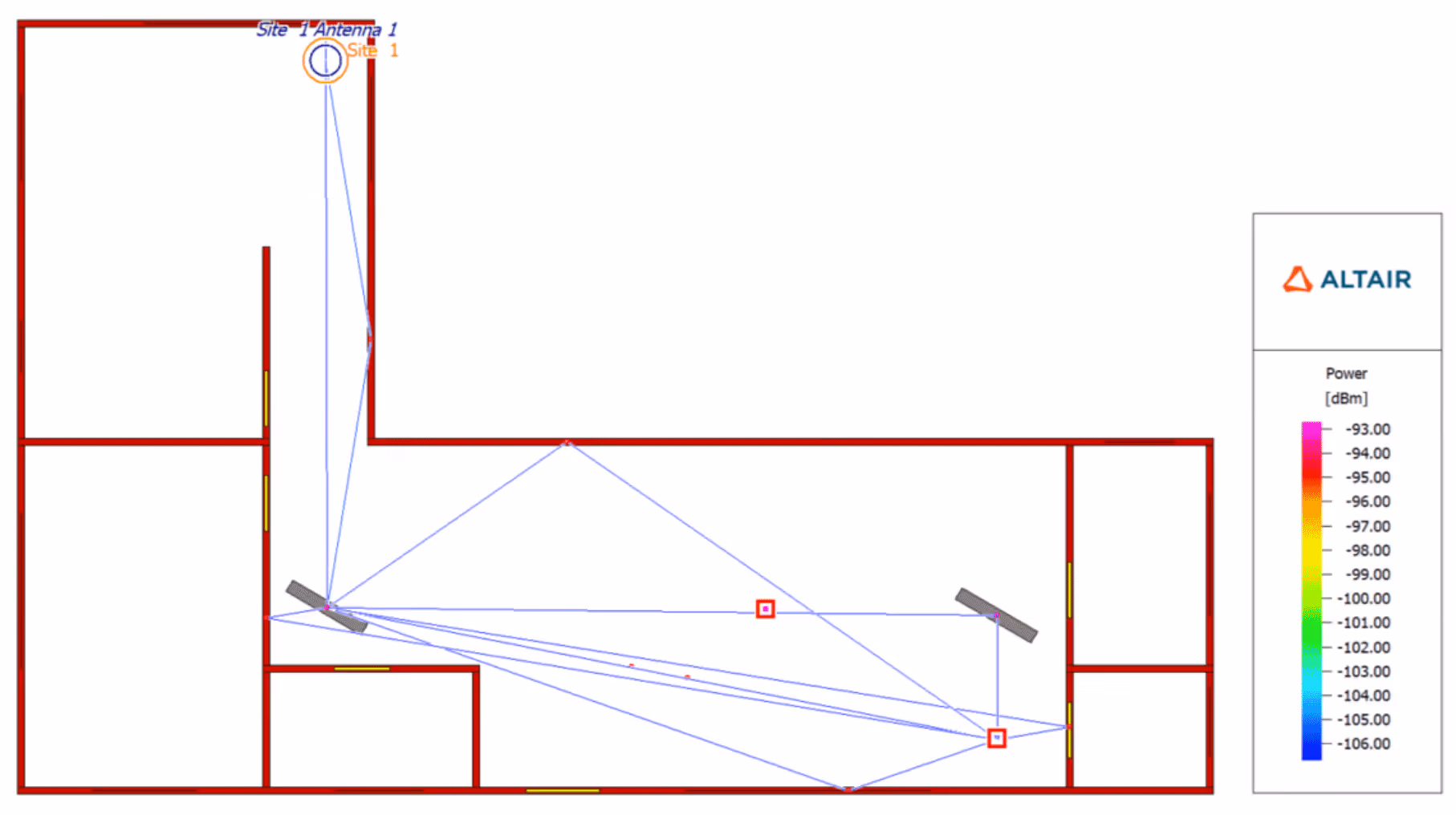

Рисунок 11. Бистатическая ЭПР в формате .ffe замещает объекты отражения в ProMan
Бистатическая ЭПР теперь может быть отображена на графике в ProMan.
Добавлена поддержка входа в туннели и выхода из них при использовании пиксельной топографии в сочетании с SRT/DPM.

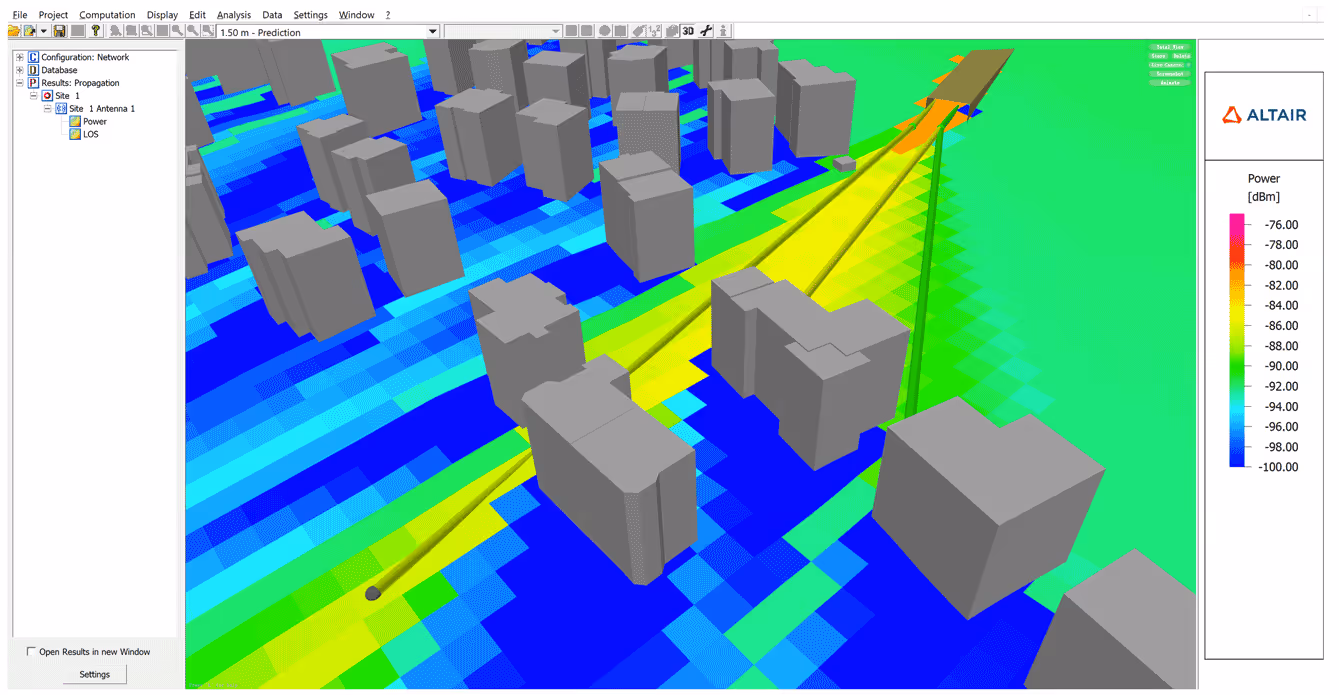

Рисунок 14. Пример модели с пиксельной топографией, содержащей вход и выход из туннеля, с демонстрацией лучей, выходящих из туннеля
