Simcenter 3D Space System Thermal: моделирование тепловых режимов космических систем
Курс формирует прикладные компетенции для теплового анализа изделий ракетно‑космической техники в среде Simcenter 3D. Программа ориентирована на сквозной процесс теплового проектирования: от задания внешних тепловых потоков и граничных условий до расчёта стационарных и нестационарных режимов, анализа термомеханических последствий и подготовки отчётных материалов, пригодных для согласования в проектных бюро и у заказчика
5 дней - 40 часов
- Курс доступен только для юридических лиц
- Программа адаптируется под задачи заказчика и основана на реальных моделях предприятия
- Занятия проводит сам преподаватель онлайн или очно на предприятии заказчика
- Сертифицированный преподаватель с практическим опытом работы в Simcenter 3D (NX CAE) более 10 лет
- По окончании выдаётся именной сертификат или удостоверение о повышении квалификации
Программа обучения
В курсе пользователи знакомятся с интерфейсом пользователя NX Space System Thermal (часть Simcenter3D). Рассматриваются общие вопросы создания геометрических моделей, конечно-элементных сеток и проведения анализа. Также освещаются темы задания свойств материала и типовых подходов к моделированию объектов космических аппаратов.
Курс является стартовым и может быть полезен начинающим пользователям и специалистам не знакомым с базовым курсом NX.
В курсе рассматриваются:
- особенности тепловых расчетов для космических аппаратов
- подготовка геометрии для создания сетки
- создание КЭ модели
- типы граничных условий
Отдельное внимание уделяется:
- моделированию движения по орбите
- влиянию теневых зон на температурные поля
- проверке корректности расчетных данных
- созданию отчетов и экспорт данных
Модуль №1. Введение в Simcenter3D Space System Thermal
- Настройки интерфейса. Начало работы. Компоновка интерфейса пользователя. Объекты интерфейса: панель быстрого доступа, лента команд, вкладки документов, строка сообщений, дерево модели, поиск команд, инструменты управления видом, куб основных видов. Индивидуальные настройка компоновки интерфейса пользователя, панели быстрого доступа, ленты команд, комбинаций клавиш.
- Управление отображением модели. Манипулирование отображением модели на экране. Особенности использования мыши. Выбор объектов и панель выбора. Поворот, перемещение, масштабирование модели. Виды, ориентация видов, горячие клавиши. Стили отображения модели. Скрытие и видимость объектов.
Модуль №2. Основы термического моделирования комических систем
- Особенности тепловых расчетов для космических аппаратов.
- Основные принципы теплопередачи (теплопроводность, конвекция, излучение). Обзор возможностей Simcenter 3D для термического анализа. Понимание ключевых параметров термического анализа в условиях вакуума. Знакомство с этапами термического моделирования.

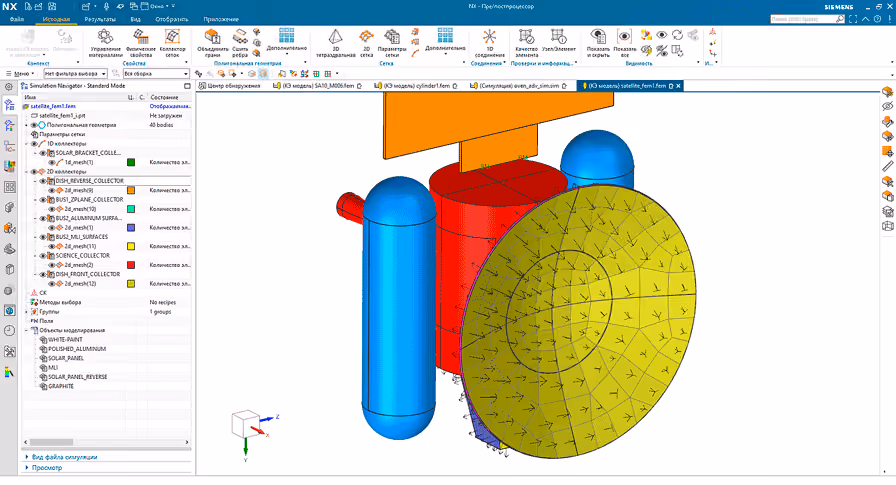

Модуль №3. Подготовка геометрии для создания сетки
- Очистка и упрощение CAD-моделей для последующего анализа. Синхронное моделирование. Определение ключевых элементов геометрии для термических расчетов. Инструменты Simcenter 3D для подготовки геометрии. Построение геометрических объектов: точки, кривые, поверхности, элементарные тела. Учет особенностей космических систем при редактировании моделей. Обработка сложных объектов, таких как антенны и солнечные панели. Особенности работы с балочными и оболочечными моделями.

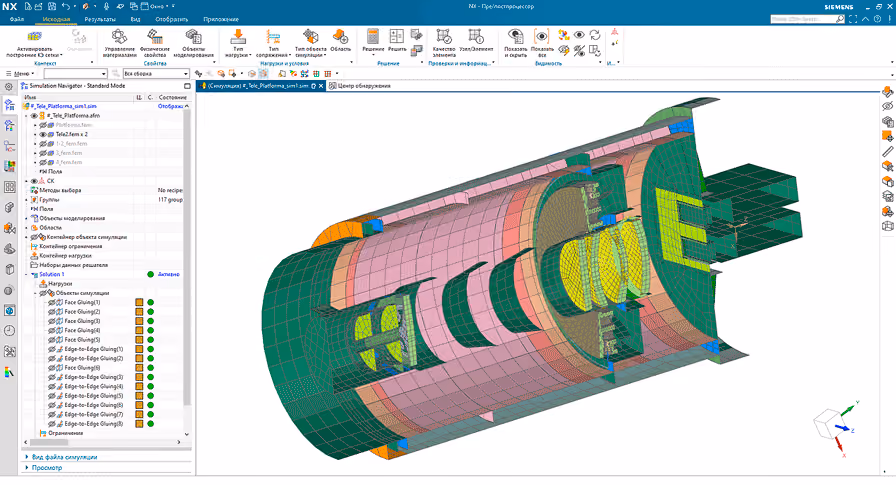

Модуль №4. Создание конечно-элементной модели
- Типы конечных элементов для термического анализа. Настройка параметров дискретизации для точности расчетов. Работа с крупными и мелкими элементами сетки. Использование адаптивной сетки для сложных объектов. Создание и позиционирование конечно-элементных примитивов. Контроль качества сетки (ассоциация с геометрией и проверка ошибок).
Модуль №5. Применение граничных условий
- Типы граничных условий: тепловые потоки, температуры, излучение. Учет специфики условий вакуума и космоса. Задание тепловых нагрузок от внешних источников (например, Солнца). Настройка конвективных условий для расчетов вблизи планет. Практическое применение граничных условий в Simcenter 3D.
- Задание свойств материалов. Моделирование свойств поверхностей. Задачи теплового анализа с учетом излучения. Учет радиационного теплообмена между компонентами. Анализ тепловых потоков в сложных конструкциях. Оптимизация теплового взаимодействия между элементами. Применение симметрий для упрощения расчетов. Учет взаимного затенения компонентов. Анализ тепловых нагрузок от планетарного излучения. Настройка параметров для учета излучения в модели. Моделирование динамических систем с учетом переменного излучения.

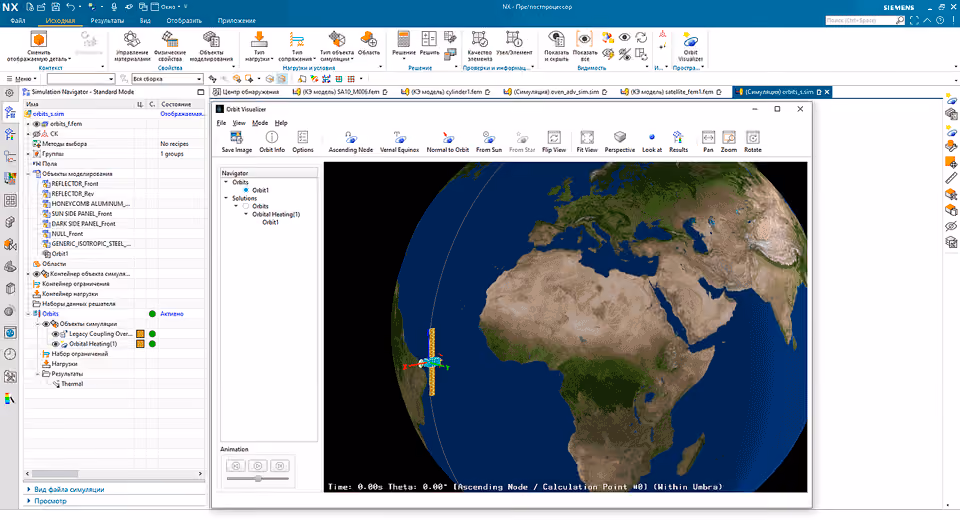

- Моделирование движения по орбите. Настройка орбитальных параметров. Задание орбиты по параметрам и по таблице угловых коэффициентов ориентации. Учёт изменения тепловых нагрузок при движении по орбите. Влияние теневых зон на температурные поля. Тепловые нагрузки от солнечной радиации и планетарного отражения. Автоматизация орбитального анализа в Simcenter 3D. Солнечный и планетарный нагрев. Расчет прямого солнечного излучения. Учет отраженного излучения.
- Системы терморегуляции: термостат и активный регулятор.
- Моделирование многослойных систем и теплозащиты. Учет тепловых сопротивлений между слоями. Применение многослойных материалов для оптимизации тепловых режимов.

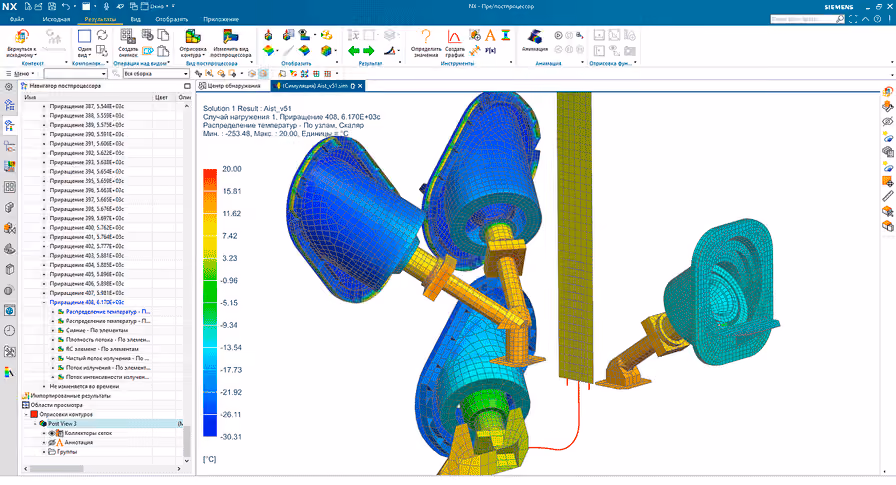

Модуль №6. Решение модели и постобработка
- Постановка параметров расчета для термического анализа. Настройка параметров решателя. Контроль сходимости решений. Анализ времени расчета и оптимизация моделей. Проверка корректности расчетных данных. Визуализация температурных полей. Анализ тепловых потоков и градиентов температуры. Интерпретация результатов для системных решений. Создание отчетов и экспорт данных.

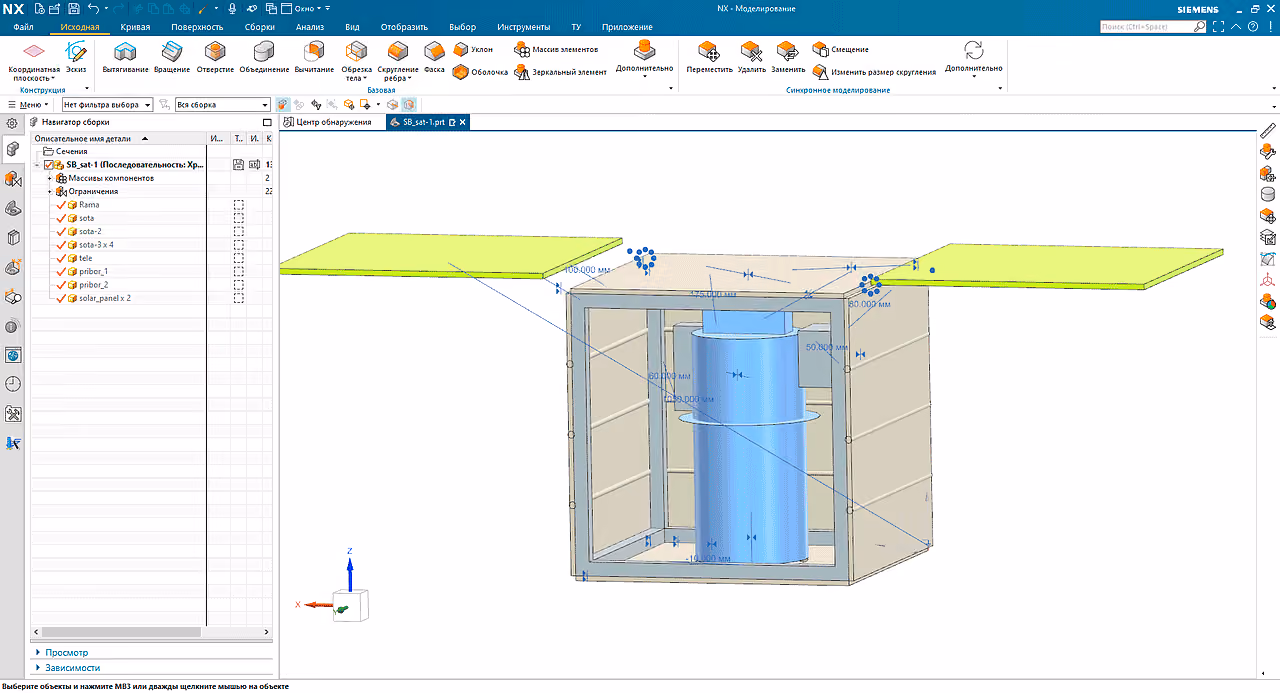

Примеры практических работ
Форматы обучения
Онлайн или оффлайн у заказчика
Преимущества онлайн формата: обучение будет доступно в записи еще 4 месяца после завершения курса. Преимущества оффлайн формата: более глубокое погружение в процесс, изучение проблемных мест на месте, консультация по реальным боевым моделям заказчика.
Документы
После завершения обучения выдаётся именной сертификат tecticum или удостоверение о повышении квалификации гос. образца.
Адаптация
Уникальный подход к подготовке адаптрированного курса: уточняем актуальные задачи, подбираем модели максимально похожие на реальные изделия или сразу берем модели заказчика. Разрабатываем форматы аттестации и оценки знаний, варианты практических задач.
Преподаватель
Преподаватель, к.т.н. с опытом преподавания и использования Siemens NX CAE более 10 лет. Также мы привлекаем отраслевых эеспертов к проведению обучения и консультаций по работе в Siemens Simcenter 3D (NX CAE).
Для кого
Курс научит понимать, как геометрия, материалы и компоновка влияют на тепловой режим, и заранее закладывать решения, снижающие риски по температурным требованиям
Курс позволит освоить индустриальные практики теплового моделирования, слушатели научиться ставить корректные задачи и интерпретировать результаты
Официальное подтверждение
Подтверждение ваших навыков
После окончания обучения слушатель получает сертификат Тектикум об успешном окончании курса обучения или удостоверение о повышении квалификации государственного образца.
Обучение проводится по государственной лицензии
№ Л035–01298–77/01616344. Тип документа зависит от программы обучения и уточняется у куратора курса.
Именной сертификат
Тектикум
Удостоверение о повышении квалификации
