Видеокурс по моделированию в APM FEM в среде КОМПАС‑3D

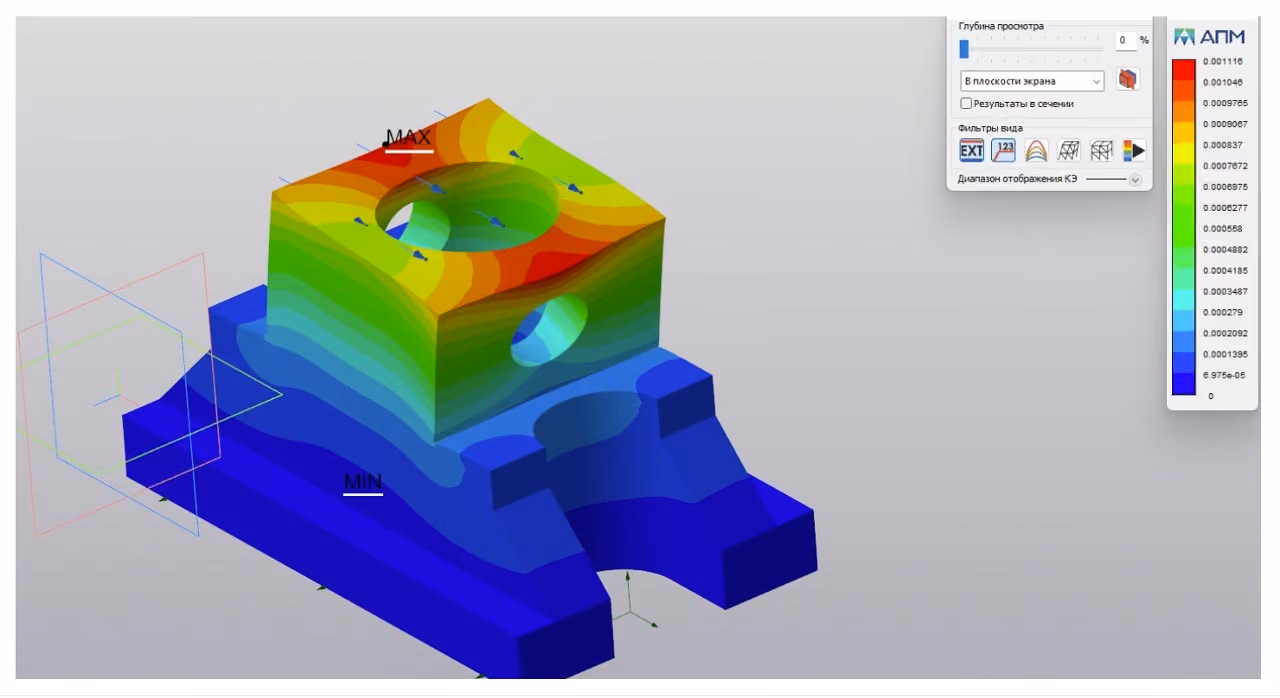

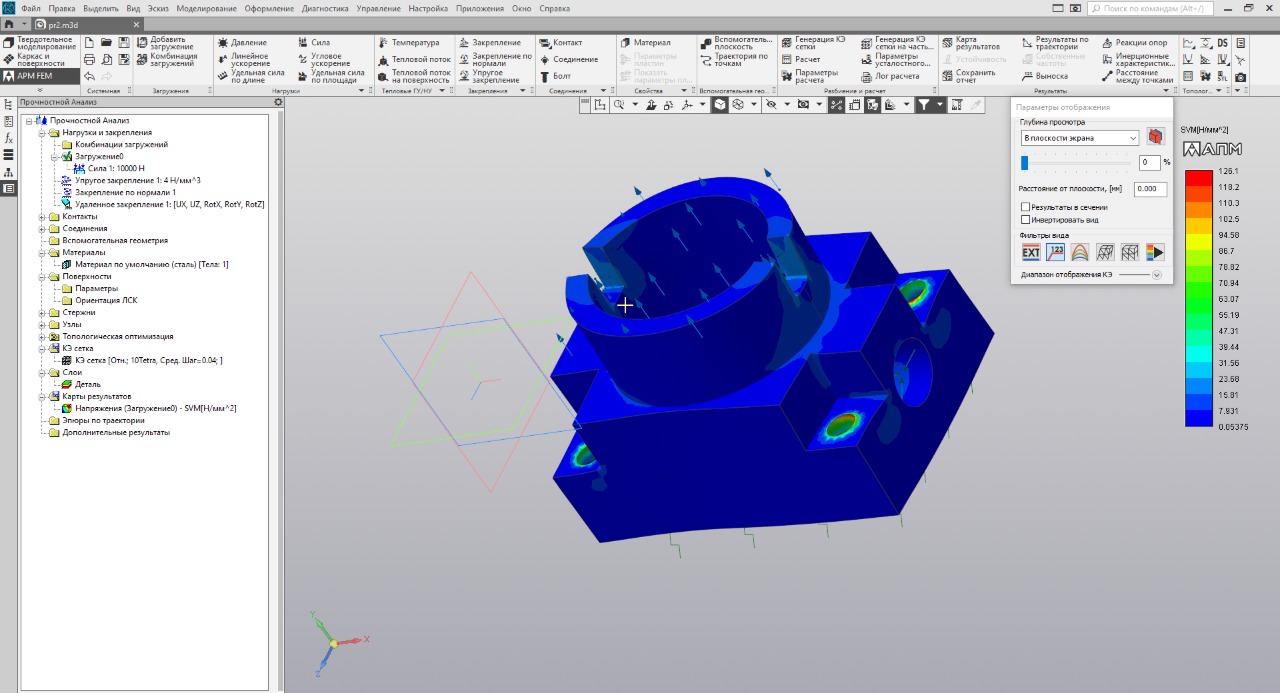

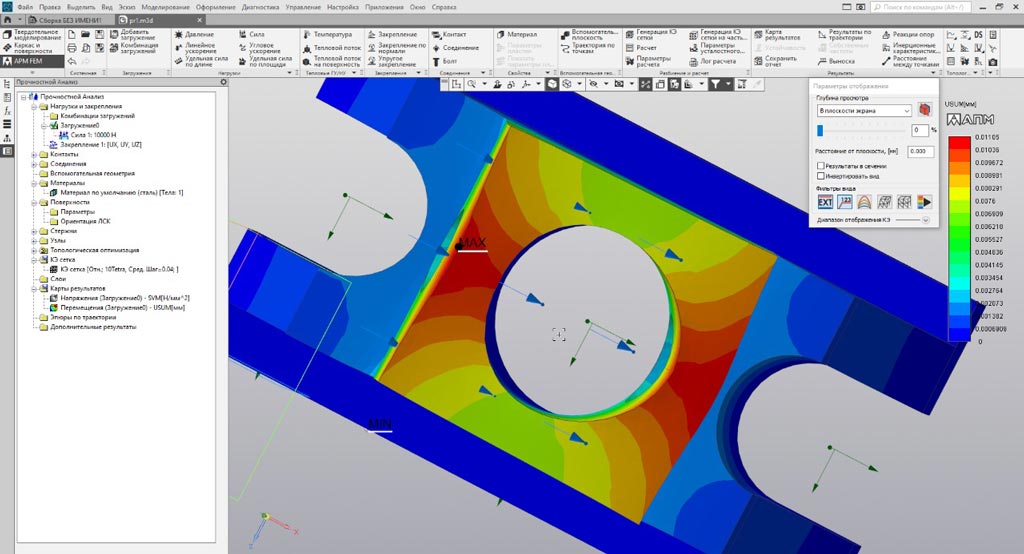

• Основные этапы проведения инженерных расчетов в модуле APM FEM из среды КОМПАС-3D. Запуск панели моделирования APM FEM. Закрепление модели. Присвоение материала. Задание нагрузки. Генерация сетки. Расчет модели. Карта результатов. Карта результатов суммарных перемещений.

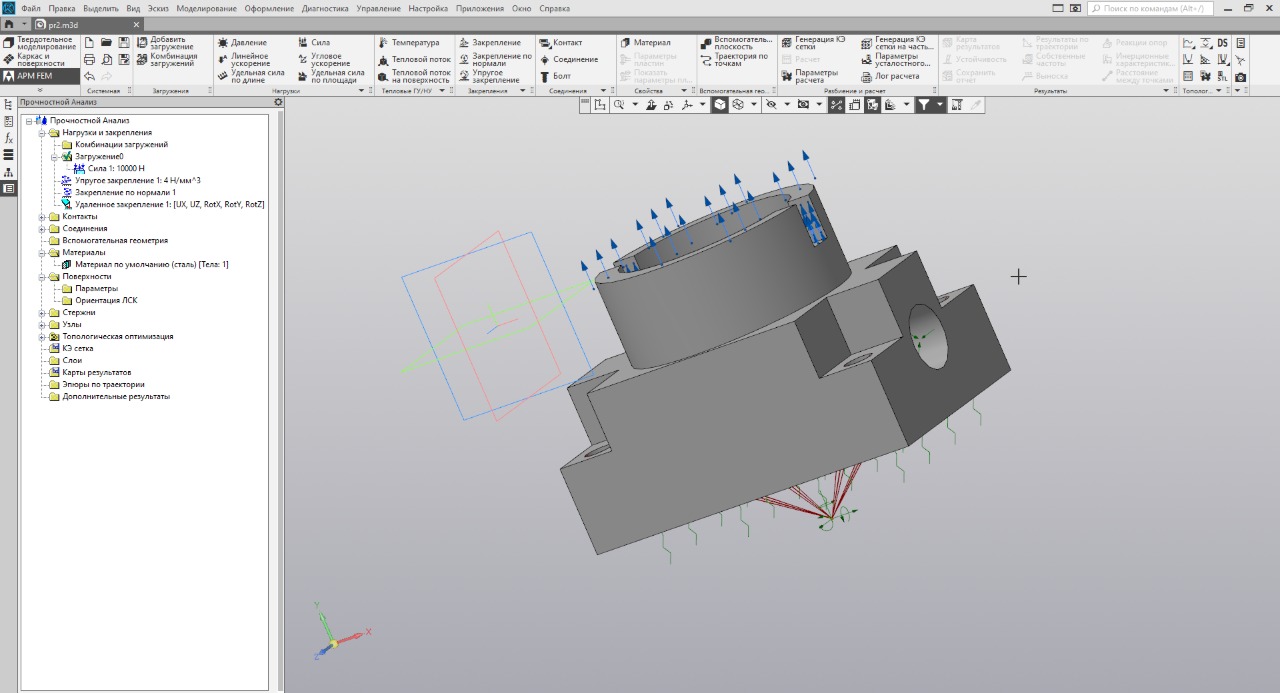

• Работа с панелью «Закрепления». Закрепление по направлению глобальных осей координат. Фиксация перемещения по осям X, Y, Z. Закрепление по нормали. Упругое закрепление. Удаленное закрепление.
• Работа с панелью "Нагрузки". Способы задания нагрузки. Давление. Угловое ускорение. Распределенный момент. Подшипниковая нагрузка. Распределенная сила. Удельная сила по длине. Температура. Удаленная сила. Линейное ускорение. Удельная сила по площади. Гидростатическое давление. Сосредоточенная масса.
• Работа со свойствами материалов. Панель свойства материала. Изменение параметров материала. Влияние параметров материала на результаты расчета.
• Работа с панелью «Загружения». Добавление загружения. Комбинации загружений. Запуск нарасчет. Просмотр результатов для каждой комбинации загружения.
• Анализ на собственные частоты. Закрепление модели. Задание материала. Задание нагрузки – распределенная сила. Задание нагрузки – сосредоточенная масса. Генерация КЭ сетки. Запуск на расчет. Просмотр таблицы результатов – частоты собственных колебаний. Просмотр формы колебаний. Запуск анимации.
• Способы упрощения геометрии расчетной модели. Способы упрощения геометрии расчетной модели. Исключение элементов из процесса моделирования.
• Работа с окном «Генерация КЭ сетки». Создание конечно-элементной (КЭ) сетки. Параметры КЭ сетки. Влияние параметров КЭ сетки на результаты моделирования. Построение сетки с 4-х узловыми тетраэдрами. Просмотр результатов разбиения КЭ сетки. Создание сетки с учетом кривизны поверхности. Коэффициент разрежения.
• Виды контактов и их настройка при работе сосборками. Работа со сборкой. Совпадающие поверхности. Автопоискконтактов. Жесткий контакт. Скользящий контакт. Пользовательский контакт.
• Виды соединения и их настройка при работе со сборками. Тип соединения «Тело-Тело». Задание системы координат. Задание типа шарнира: жесткий, поворотный Z, поступательный X, пазовый X, цилиндрический Z, универсальный, сферический, плоскостной XY, общий. Тип соединения «Тело-Земля». Задание локальной системы координат.
• Инструменты создания поверхностных моделей инастройка КЭ сетки. Каркасные модели. Создание плоских каркасных моделей. Создание поверхностей. Инструмент «Заплатка». Инструмент «Поверхность выдавливания». Инструмент «Поверхность по сети точек». Инструмент «Эквидистанта поверхности». Редактирование поверхностей. Инструмент «Совпадающие поверхности». Параметры поверхностной сетки: 3-х узловые пластины, 4-х узловые пластины, четырехугольно-доминантная сетка.
• Последовательность выполнения расчетов на устойчивость. Задание нагрузок. Задание материала. Задание объемной сетки. Линейный-статический расчет. Создание матрицы жесткости. Создание анимации.
• Процесс создания автоматизированного отчета. Выбор параметров отчета. Редактирование отчета.
• Настройки и последовательность действий при выполнении расчетов на температурное воздействие. Расчет стационарной теплопроводности. Задание граничных условий. Генерация сетки. Векторный тепловой поток.
• Настройки и особенности выполнения расчета усталостной прочности. Расчет усталостной прочности. Статический расчет. Настройка параметров усталостной прочности. Коэффициент запаса по усталостной прочности. Число циклов.

‍
