Онлайн курс обучения по работе в Siemens NX CAD

В рамках этого базового курса слушатели познакомятся с интерфейсом программы NX. Они научатся создавать эскизы, трёхмерные параметрические модели, чертежи и сборки, работать с кривыми, поверхностями и проводить синхронное моделирование.

32 урока

16 часов

Сертифицированный преподаватель с практическим опытом работы.

Курс доступен онлайн/очно с преподавателем.

Программа обучения может быть адаптирована под задачи заказчика и проводится на реальных моделях.

После успешного окончания обучения слушателю выдается именной сертификат.

Сообщение успешно отправлено!

Oops! Something went wrong while submitting the form.

Программа обучения

В курсе слушатели познакомятся с интерфейсом пользователя Siemens NX CAD. Рассматриваются общие вопросы создания эскизов, твердотельных параметрических моделей, чертежей и сборок. Подробно освещается работа с кривыми, поверхностями и синхронное моделирование. Курс является стартовым для дальнейшего изучения NX и желателен к прохождению не только конструкторами, но и другим специалистам, которые хотят начать работать в Siemens NX CAD.

Модуль 1. Введение в Siemens NX CAD.

Тема 1.1. Настройка и знакомство с интерфейсом Siemens NX CAD

Введение в NX CAD. Начало работы. Выбор темы. Компоновка интерфейса пользователя. Объекты интерфейса: кнопка приложения, панель быстрого доступа, лента команд, вкладки документов, строка сообщений, поиск команд, инструменты управления видом, куб основных видов. Навигаторы.

Управление отображением модели. Манипулирование отображением модели на экране. Особенности использования мыши. Выбор объектов и панель выбора. Поворот, перемещение, масштабирование модели. Виды, ориентация видов, горячие клавиши. Стили отображения модели. Скрытие и видимость объектов.

Выбор объектов. Панель выбора объектов. Фильтрация выбора.Удаление объектов. Показать/Скрыть.

Слои и категории. Работа со слоями. Категории слоёв.

Получить консультацию

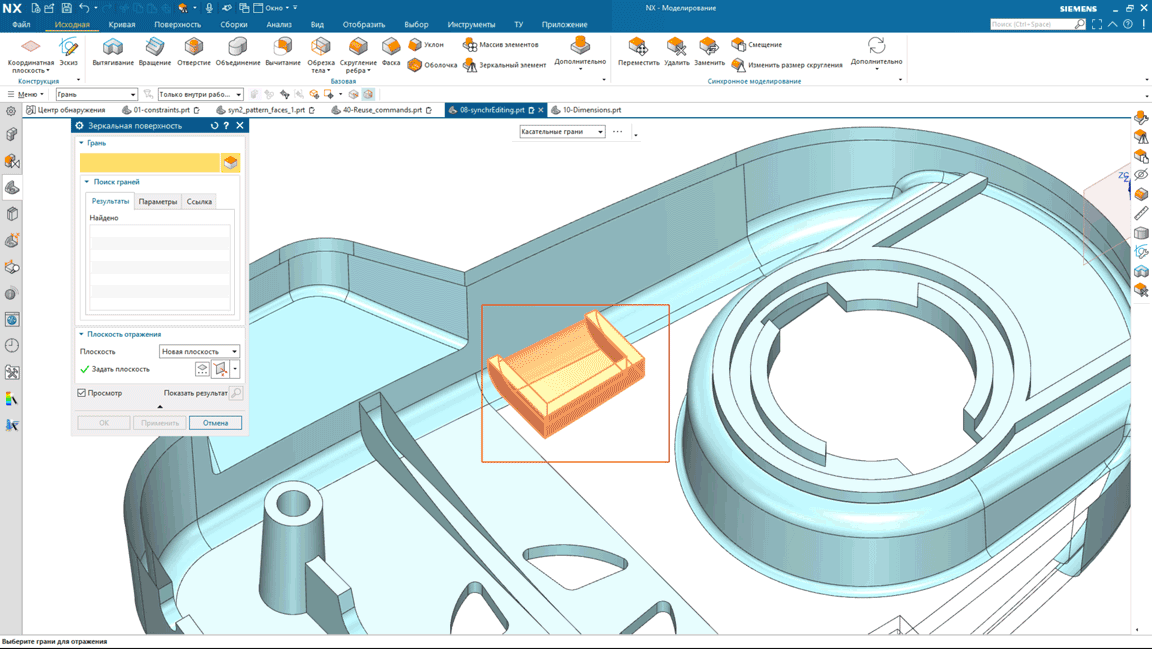

Базовый курс обучения по работе в Siemens NX CAD

Модуль 2. Синхронное моделирование в Siemens NX CAD

Тема 2.1. Создание конструктивных элементов, основы синхронного моделирования

Координатные объекты. Базовые системы координат. Рабочая система координат. Меню системы координат.

Координатные объекты и точки. Базовые координатные плоскости. Базовые координатные оси. Меню вектора, Меню точки. Построение точек.

Эскиз. Выбор плоскости для эскиза. Задание системы координат эскиза. Построение объектов эскиза. Изменение плоскости расположения эскиза. Преобразование объектов эскиза (усечение, удлинение, массив и зеркальное отражение кривых эскиза). Проецирование и заимствование построенной геометрии в эскиз. Построение размеров и геометрических ограничений.

Основы кривых вне эскиза. Построение точек, кривых. Операции с кривыми. Текст.

Конструктивный элемент. Геометрические примитивы Блок, Цилиндр, Конус, Сфера. Способы построения и параметры операций. Булевы операции.

Вытягивание. Операции Вытягивание и её параметры. Смещение и уклон при вытягивании. Булевы операции.

Вращение. Вращение. Смещение при вращении.

Элементы детали. Операции Скругление и Фаска и их параметры. Дополнительные примитивы.

Массивы и зеркальное отражение. Массивы и зеркальное отражение.

Ассоциативная копия. Ассоциативное копирование геометрии.

Основы синхронного моделирования. Операции Удалить грань и др. Повторное использование граней. Операции Переместить грань, Смещение области. Команды Соотношение, Повторное использование и Размер.

Основы построения поверхностей. Ограниченная плоскость. Поверхность по точкам. Срединная поверхность. Зашивка отверстий. Поверхность заполнения. Поверхность студии. Поверхность по сечениям. Заметание.

Комбинирование тел и поверхностей. Операции между телами и телом и поверхностью.

Выражения. Параметризацияи работа с выражениями.

Основы работы с Техническими условиями (ТУ). Аннотирование электронных моделей по ГОСТ 2.052. Виды модели. Использование ТУ в Черчении.

Модуль 3. Построение сборки в Siemens NX CAD

Тема 3.1. Основы построения сборки

Основы работы с модулем «Сборка». Построение сборки «Снизу-Вверх». Настройка навигатора сборки. Добавление компонента в сборку. Позиционирование компонента в сборке. Сопряжения в сборке. Ссылочные наборы.

Основы построения сборки «Сверху-Вниз». Создание компонента в сборке. Перенос геометрии между компонентами.

Обучение построение сборки в Siemens NX CAD
