Компания АСКОН выпустила обновление системы управления проектированием и электронным архивом конструкторской документации. В новой версии 23.2 добавлена возможность создавать новые правила интеграции, улучшена работа с файлами и вторичным представлением.
ЛОЦМАН:КБ – это типовое программное решение, которое предоставляет инженеру-конструктору инструменты по организации и управлению электронным архивом конструкторской документации. На начальном этапе использования системы можно работать с файлами, затем перейти к использованию электронной структуры изделия, которая является неотъемлемой частью любой PLM-системы. Примеры использования ЛОЦМАН:КБ говорят о том, что при расширении задач эта PDM-система становится первым шагом к большому PLM-решению.
Обзор новых возможностей ЛОЦМАН:КБ 23.2

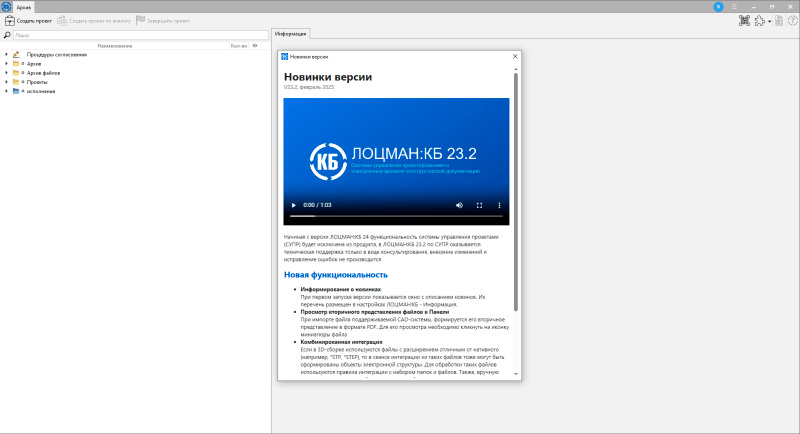

1. Перечень новых возможностей при первом запуске ЛОЦМАН:КБ. При первом запуске системы отображается окно с перечнем новинок и демонстрационным видеороликом.

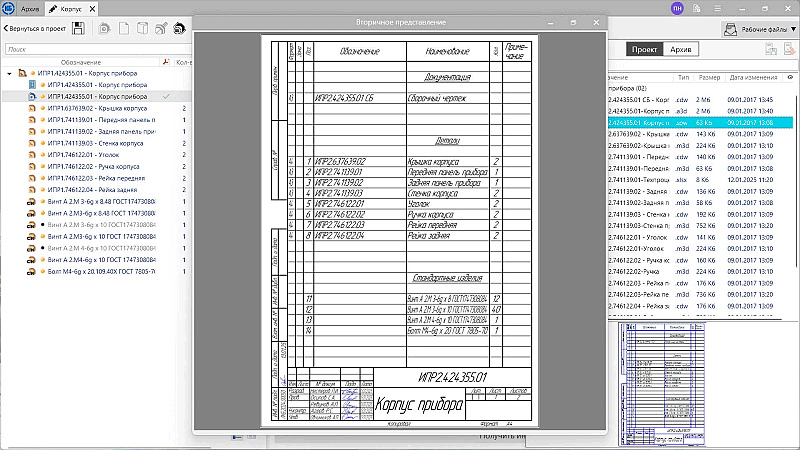

2. Просмотр вторичного представления файлов. Как показывает опыт, функциональность работы с файлами через специализированную панель — одна из самых востребованных в системе. Импорт файлов, изменение, сохранение результатов, загрузка новых версий файлов с сервера — эти операции конструктор выполняет ежедневно. Теперь при работе с файлами можно сразу посмотреть содержимое через вторичное представление, не открывая его в CAD-системе, что ускоряет работу и делает ее удобнее.
3. Комбинированная интеграция. Добавлена поддержка универсальных форматов файлов при формировании электронной структуры изделия на основе сборки КОМПАС-3D. Если в компонентах сборки используются файлы формата STP, STEP, то при получении информации из них теперь могут формироваться объекты состава изделия.

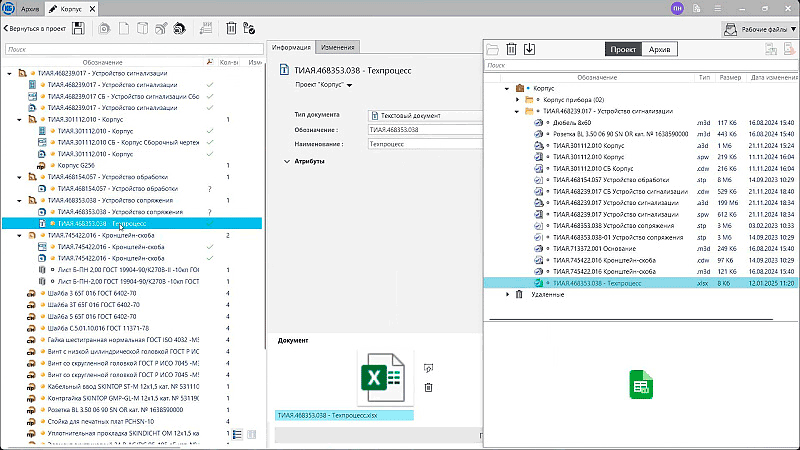

Улучшенный механизм взаимодействия с папками и файлами позволяет оперативно добавить в состав изделия не только конструкторские документы, но и техпроцесс, управляющую программу, планировку или другую документацию. Достаточно перетащить файл в нужное место дерева состава изделия, и сформируется документ с прикрепленным к нему файлом. Документы и их типы могут быть добавлены на основе файлов любого формата с помощью диалогового окна и настраиваемых правил.
4. Инвентарный номер документа на вторичном представлении. При переводе электронной документации на изделие в архив теперь можно наносить на вторичное представление чертежей, спецификаций, ведомостей и текстовых документов дополнительную информацию: инвентарный номер, факсимиле архивариуса и дату добавления в архив. Это позволяет выгрузить из архива документацию с оформленной основной надписью.
ЛОЦМАН:КБ 23.2 поддерживает последние актуальные версии КОМПАС-3D 23 и ПОЛИНОМ:MDM 23.2. Подробная информация о поддерживаемых версиях продуктов и особенностях взаимодействия приведена в сопроводительной документации к системе.
Обучение ЛОЦМАН:КБ
Специалисты компании Тектикум приглашают инженеров-конструкторов пройти обучение по организации и управлению электронным архивом конструкторской документации в ЛОЦМАН:КБ. Подробнее>>
