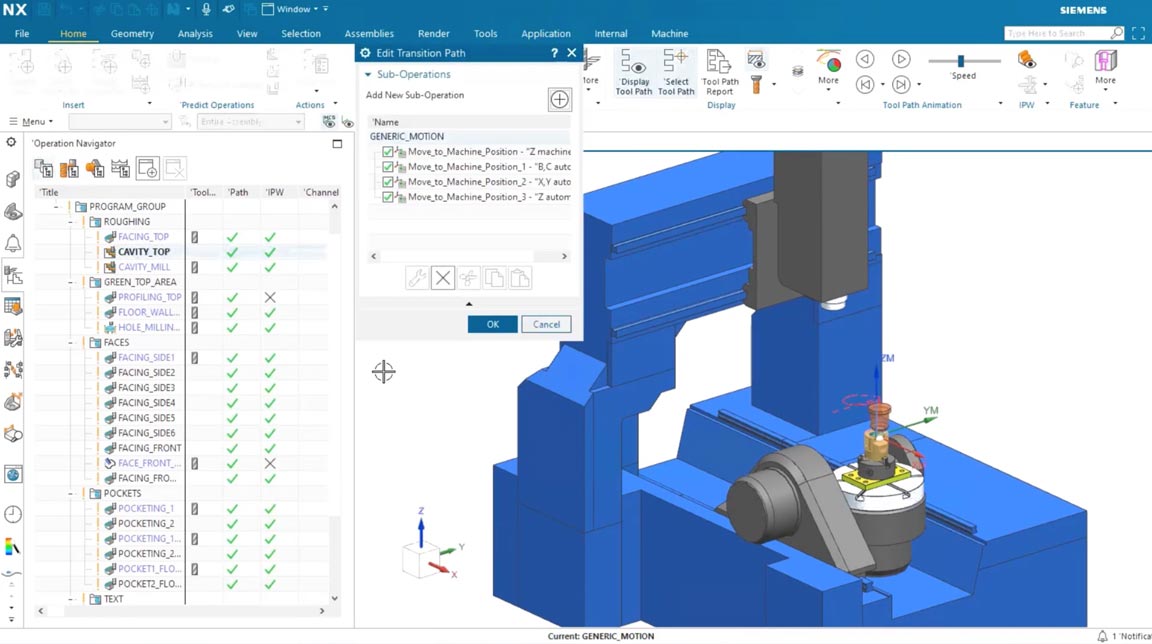

Разработка кинематических моделей в среде NX CAM
В курсе рассматривается создание кинематической модели станка с базовой функциональностью, то есть обеспечивающей симуляцию основных команд и перемещений, заложенных в драйвере станка, для которых не требуется дополнительное программирование
5 дней - 40 часов
- Курс доступен только для юридических лиц
- Программа адаптируется под задачи заказчика и основана на реальных моделях предприятия
- Занятия проводит сам преподаватель онлайн или очно на предприятии заказчика
- Сертифицированный преподаватель с практическим опытом работы в NX CAM более 15 лет
- По окончании выдаётся именной сертификат или удостоверение о повышении квалификации
Программа обучения
Данный курс позволяет обучить специалистов основам создания кинематической модели станка для симуляции и проверки управляющих программ ЧПУ. Данный курс рекомендован для разработчиков постпроцессоров в NX CAM. В курсе рассматривается создание кинематической модели станка с базовой функциональностью, то есть обеспечивающей симуляцию основных команд и перемещений, заложенных в драйвере станка, для которых не требуется дополнительное программирование.
Обучение проводится на примере 5-осевого станка с кинематической схемой "два поворотных стола", а также в качестве самостоятельного упражнения предполагается настройка кинематической модели 3-5 осевого станка заказчика.
В курсе рассматриваются:
- базовые принципы и использование симуляции в NX CAM
- настройка кинематической модели
- подготовка CAM-проекта для симуляции
- настройка смены инструмента и коррекции
Отдельное внимание уделяется:
- особенности токарно-фрезерного оборудования
- поиск неисправностей
- здание инструмента, данных коррекции во внешнем файле (*.ini)
Модуль №1. Базовые принципы и использование симуляции в NX CAM
- Обзор возможностей симуляции в NX CAM
- Требования / Установка
- Обзор уровней лицензирования
- Базовые принципы симуляции в NX CAM
- Архитектура и инфраструктура.
- Расположение библиотек в Файловой системе
- Кинематика станка в NX CAM - введение
- Инструментарий отладки – введение/обзор
- Работа с окном Менеджер программ
- Инициализация процессов при запуске симуляции
- Поставляемые OOTB примеры станков с настроенной симуляцией
- Обзор Требований к 3D-моделям станка.
- Особенности моделирования 3D-компонентов станка
- CSE-driver в NX CAM
- Задание Соединений
- Классификация компонентов станка
- Задание Machine Zero
Модуль №2. Настройка кинематической модели
- Создание осей (имя, тип, номер, направление, и.т.д.)
- Конфигурирование свойств осей
- Задание Начального положения
- Контроль направления осей и исходной позиции
- Определение Канала
- Задание осей в канал
- Настройка Geo-axes
- Настройка Main Spindle
- Задание кинематической цепочки
- Добавление Станка в библиотеку
Модуль №3. Подготовка CAM-проекта для симуляции
- Импорт станка из библиотеки
- Задание Установа - Setup Elements
- Создание главной MCS (G53)
- Создание локальной WCS -Тип фрезерная
- Создание локальной WCS -Тип токарная
- Создание инструмента (токарный, фрезерный)
- Настройка cutcom/adjust register
- Задание точки трассировки
- Импорт технологической оснастки (devices)
- Поиск неисправностей
Модуль №4. Настройка смены инструмента и коррекции
- Настройка Адреса смены инструмента
- Настройка Подпрограммы смены инструмента.
- Поиск неисправностей
- Особенности токарно-фрезерного оборудования
- Токарные блоки - Type D
- Нуль станка (MCS G53)
- Система координат детали (WCS G54)
- Систем координат для многофункциональных станков
- Введение в Фреймы (на примере Sinumerik)
- Дополнительные СК детали (G59)
- Pivot Point to tool mount junction
- Коррекция на головку
- Коррекция на инструмент
- Здание инструмента, данных коррекции во внешнем файле (*.ini)
Модуль №5. Введение в CSE-driver
- Меню General
- Меню Axes/Spindles
- Меню Channels
- Меню Commands
- Меню Methods
- Меню Variables
- Меню Internal Variables
- Меню Transformations
Форматы обучения
Онлайн или оффлайн у заказчика
Преимущества онлайн формата: обучение будет доступно в записи еще 4 месяца после завершения курса. Преимущества оффлайн формата: более глубокое погружение в процесс, изучение проблемных мест на месте, консультация по реальным боевым моделям заказчика.
Документы
После завершения обучения выдаётся именной сертификат tecticum или удостоверение о повышении квалификации гос. образца.
Адаптация
Уникальный подход к подготовке адаптрированного курса: уточняем актуальные задачи, подбираем модели максимально похожие на реальные изделия или сразу берем модели заказчика. Разрабатываем форматы аттестации и оценки знаний, варианты практических задач.
Преподаватель
Преподаватель, к.т.н. с опытом преподавания и использования Siemens NX CAM более 14 лет. Также мы привлекаем отраслевых эеспертов к проведению обучения и консультаций по работе в Siemens NX CAM.
Для кого
Обучение даст понимание, как кинематическая модель влияет на генерацию и верификацию УП, и как правильно подготовить модель под требования постпроцессора.
Научит проверять управляющие программы в симуляции перед запуском на станке и выявлять потенциальные столкновения и ошибки траектории
Научит правильно наполнять библиотеки станков и стандартизацию симуляции на предприятии.
Официальное подтверждение
Подтверждение ваших навыков
После окончания обучения слушатель получает сертификат Тектикум об успешном окончании курса обучения или удостоверение о повышении квалификации государственного образца.
Обучение проводится по государственной лицензии
№ Л035–01298–77/01616344. Тип документа зависит от программы обучения и уточняется у куратора курса.
Именной сертификат
Тектикум
Удостоверение о повышении квалификации
Отзывы о курсах
Тектикум
Мы собрали отзывы специалистов, которые прошли обучение в Тектикум.
Мы готовы предоставить контактную информацию наших заказчиков, чтобы вы могли убедиться в этом сами.
Разработка и испытания ЖРД для зенитных боевых, крылатых ракет, автоматических и пилотируемых космических кораблей, разгонных блоков космических аппаратов. Создание тормозных и корректирующих двигательных установок
Пройденный курс обучения:
NX CAMРазработка и испытания ЖРД для зенитных боевых, крылатых ракет, автоматических и пилотируемых космических кораблей, разгонных блоков космических аппаратов. Создание тормозных и корректирующих двигательных установок

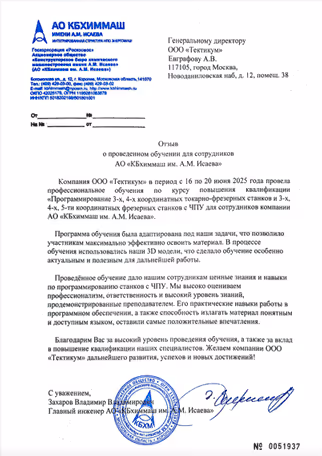

В процессе обучения использовались наши 3D модели, что сделало обучение особенно актуальным и полезным для дальнейшей работы.
Пройденный курс обучения:
NX CAM
Разработка газотурбинных авиационных двигателей, верталетных двигателей, производство наземных промышленных газотурбинных установок.
Пройденный курс обучения:
NX CAMРазработка газотурбинных авиационных двигателей, верталетных двигателей, производство наземных промышленных газотурбинных установок.

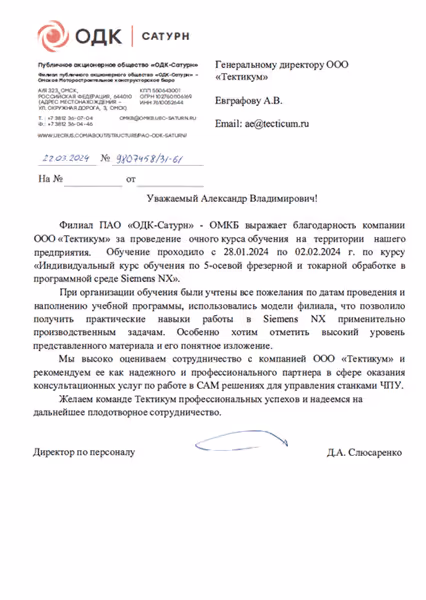

При организации обучения были учтены все пожелания по датам проведения и наполнению учебной программы, использовались модели филиала, что позволило получить практические навыки работы в Siemens NX применительно производственным задачам.
Пройденный курс обучения:
NX CAM
