Базовый курс обучения КОМПАС‑3D

В курсе пользователи знакомятся с интерфейсом пользователя Компас-3D. Рассматриваются общие вопросы создания эскизов, твердотельных параметрических моделей, чертежей и сборок. Также освещается работа с кривыми, поверхностями и прямое моделирование. Курс является стартовым для дальнейшего изучения Компас-3D и желателен к прохождению не только конструкторами, но и другим специалистам, которые хотят начать работать в Компас-3D

5 дней - 40 часов

Оставить заявку

Курс доступен только для юридических лиц
Программа адаптируется под задачи заказчика и основана на реальных моделях предприятия
Занятия проводит сам преподаватель онлайн или очно на предприятии заказчика
Сертифицированный преподаватель с практическим опытом работы в NX CAM более 15 лет
По окончании выдаётся именной сертификат или удостоверение о повышении квалификации

Программа обучения

Данный курс позволят подготовить инженера к работе в отечественной САПР КОМПАС-3D: от первых эскизов до оформления конструкторской документации по ЕСКД. Программа ориентирована на формирование устойчивых практических навыков: вы научитесь уверенно строить детали и сборки, управлять параметризацией, работать с библиотеками и выпускать чертежи, спецификации и ведомости, соответствующие отраслевым стандартам.

Каждое занятие содержит практическую задачу на примере типовой детали (вал, корпус, кронштейн, крышка и т. п.) — вы сразу закрепляете навык на моделе, близком к реальному проекту. По итогам курса вы сможете самостоятельно подготовить полный комплект КД на несложную деталь или сборку и передать её в производство без доработок.

Получить консультацию

‍В курсе рассматриваются:

работа в режиме эскиза
кинематические операции твердотельных построений
коллективная работа над сборкой
создание рабочего чертежа
создание сборочного чертежа

‍

Отдельное внимание уделяется:

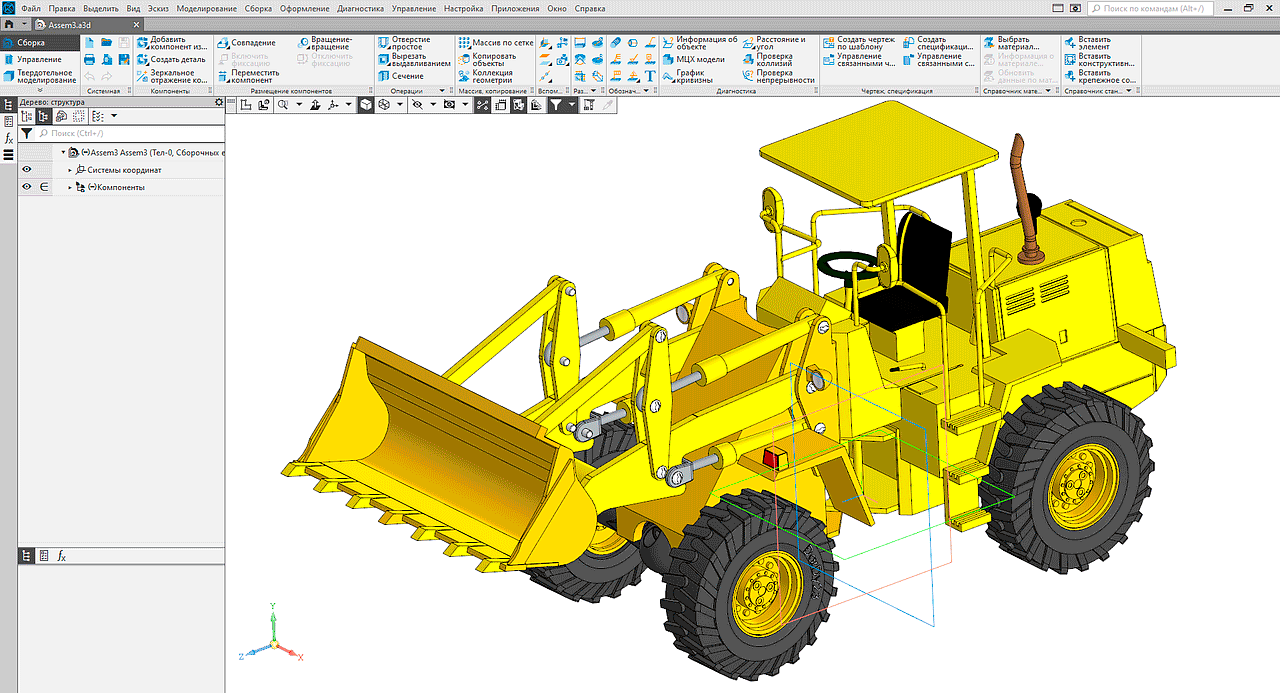

работа со сборками
методикам проектирования в КОМПАС-3D
создание чертежей и спецификаций

Модуль №1. Интерфейс и взаимодействие с КОМПАС-3D

Запуск и предварительная настройка системы
Шаблоны файлов
Панели команд
Управление видом, ориентацией и отображением модели
Привязка к геометрическим элементам модели
Дерево модели. Диагностика и измерения
Расчёт массово-центровочных характеристик детали
Справочная система и встроенные учебные материалы
Обзор Приложений КОМПАС-3D

‍

This is some text inside of a div block.

Модуль №2. Эскизы

Работа в режиме эскиза
Создание геометрических объектов эскиза
Редактирование и преобразование объектов эскиза
Проецирование
Требования к эскизам для твердотельных операций
Создание, просмотр и удаление ограничений
Простановка размеров и параметризация в эскизах
Диагностика эскиза
Отмена и повтор действий
Библиотека эскизов

‍

This is some text inside of a div block.

Модуль №3. Координатные элементы

Координатные плоскости и оси
Их назначение, применение и особенности создания

‍

Модуль №4. Кинематические операции твердотельных построений

Элементы выдавливания, вращения, по сечениям и потраектории
Выбор сечения и направления в операции
Опции начала и конца кинематического элемента
Тонкостенные элементы
Создание контура
Булевы операции
Построение элемента по сечениям с осевой линией
Вытягивание и вращение без эскиза
Выбор материала детали из библиотеки «Материалы исортаменты»

‍

Модуль №5. Дополнительные операции твердотельных построений

Построение отверстий
Добавление скруглений и фасок
Создание уклонов, рёбер жёсткости и оболочек
Рассечение модели плоскостями
Динамическое сечение модели
Масштабирование. Измерение положения
Массивы и зеркальные отражения

‍

Модуль №6. Элементы каркаса

Общие сведения о пространственных кривых и точках
Построение пространственной ломаной по точкам и по осям,параллельно и перпендикулярно объектам
Редактирование пространственной ломаной
Построение точек и групп точек
Построение плоских и пространственных кривых
Создание кривых по кривым и поверхностям
Применение пространственных кривых при построении металлоконструкцийи трубопроводов

‍

Модуль №7. Аннотирование электронной геометрической модели

Простановка размеров и обозначений в трёхмерной модели
Технические требования в модели
Условное изображение резьбы
Базы
Шероховатость
Текстовые замечания
Неуказанная шероховатость

‍

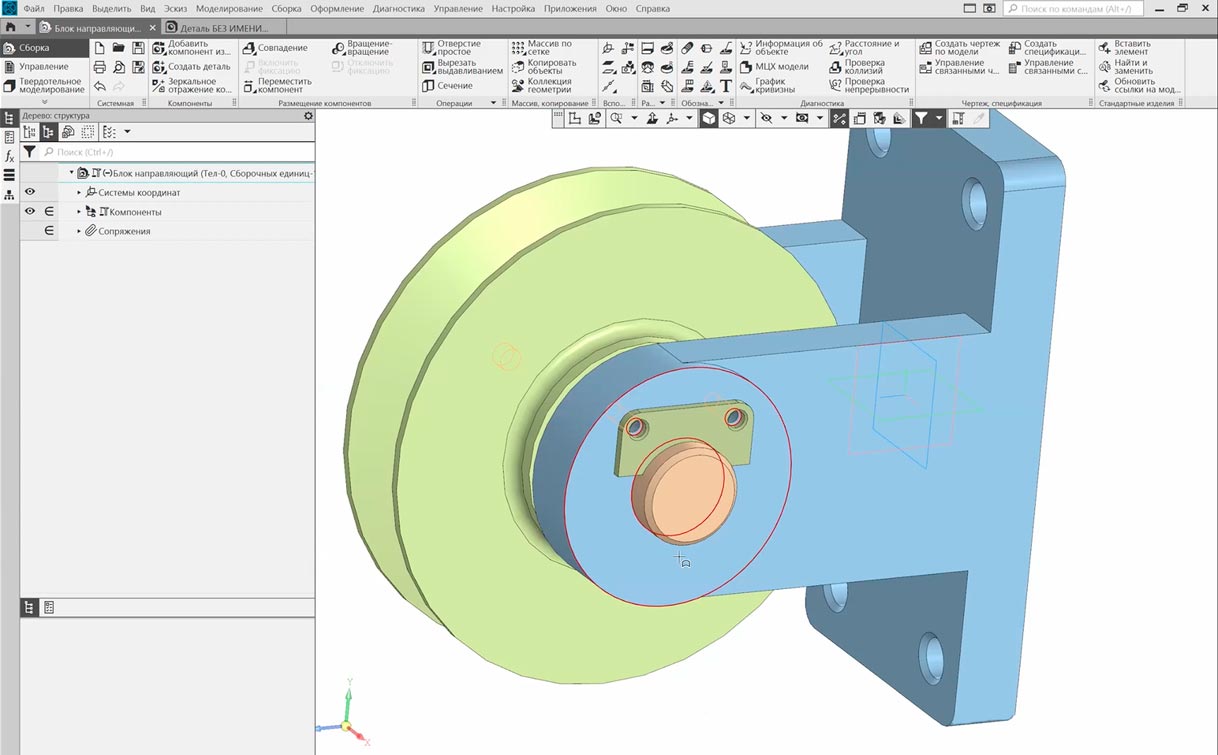

Модуль №8. Методики проектирования в КОМПАС-3D

Планирование сборок
Определение свойств сборки

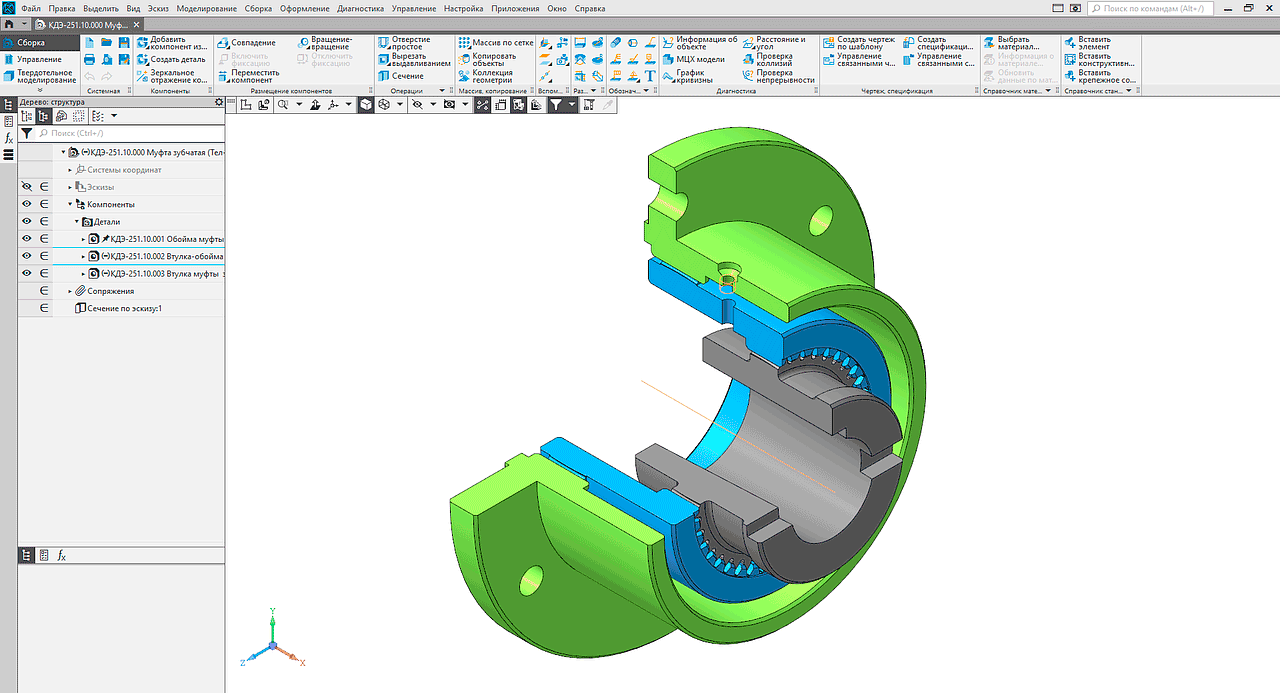

Добавление компонента из файла
Вставка компонента по координатам и по опорной точке
Перемещение и вращение компонентов
Сопряжения компонентов
Добавление деталей и сборок
Размещение компонентов по сопряжениям
Типы загрузки компонентов
Обозначения позиций в сборках
Создание разнесённых видов
Проверка пересечений

‍

Модуль №9. Создание компонента в контексте сборки

Дополнительный способ работы «Создание геометрии в контекстесборки»
Выбор плоскости для создания компонента
Сопряжение «Совпадение»
Редактирование компонента на месте и в окне
Построение отверстий с помощью библиотеки «Стандартные изделия»
Создание массива по сетке

‍

Модуль №10. Добавление стандартных изделий

Общие сведения о библиотеке «Стандартные изделия»
Добавление в сборку крепёжных элементов
Создание массива по образцу
Слои в моделях сборок. Сечения модели. Зоны

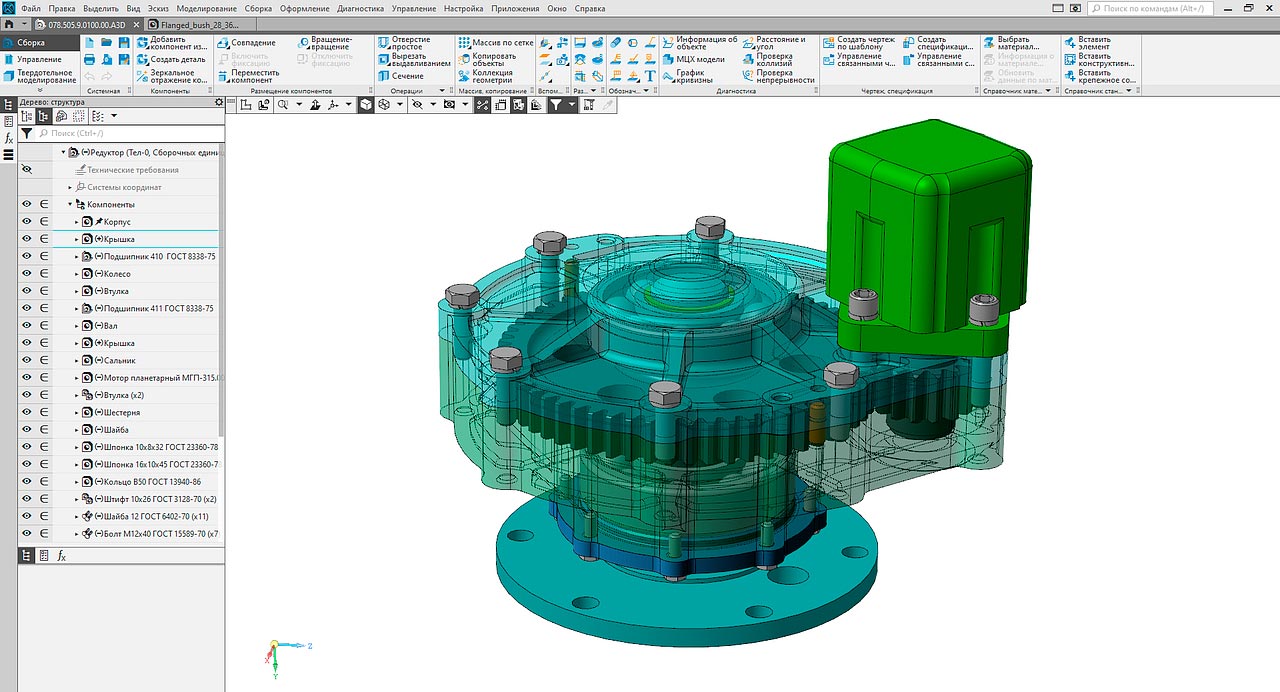

Модуль №11. Методики проектирования в КОМПАС-3D

Методика «Снизу-вверх с размещением компонентов»
Методика «Снизу-вверх с предварительной компоновкой»
Методика «Сверху-вниз с преобразованием тел вкомпоненты»
Методика «Сверху-вниз с предварительной компоновкой»
Дополнительные способы работы

Модуль №12. Коллективная работа над сборкой

Создание Компоновочной геометрии
Создание локальных систем координат движущихсякомпонентов
Окончательная проверка Компоновочной геометрии
Проверка Компоновочной геометрии
Определение структуры изделия
Создание коллекций
Создание файла финальной сборки
Добавление Компоновочной геометрии
Размещение моделей компонентов в сборке
Распределение работ
Создание и настройка Типов загрузки
Проектирование компонентов
Контроль результатов разработки

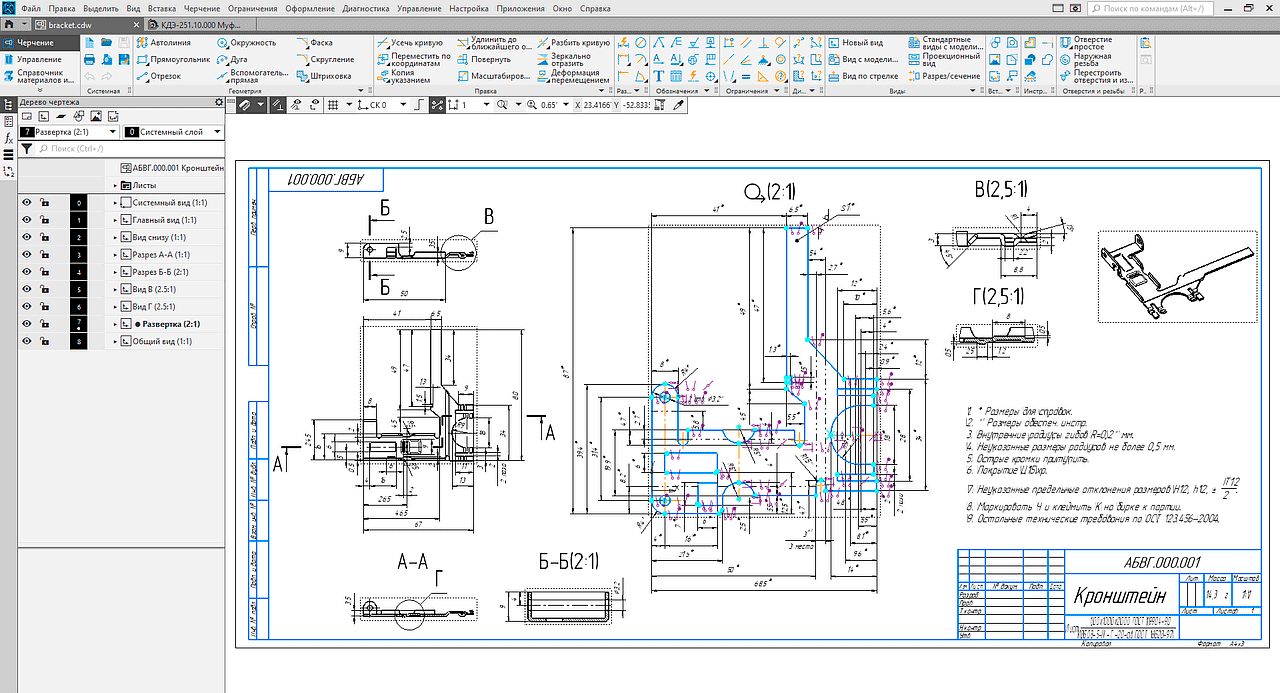

Модуль №13. Создание рабочего чертежа

Выбор ориентации для главного вида
Создание и настройка чертежа
Создание стандартных видов
Компоновка чертежа
Проекционные связи
Создание разреза
Создание выносного элемента
Текстовые ссылки
Простановка размеров
Простановка технологических обозначений
Оформление технических требований
Заполнение основной надписи
Вывод документа на печать

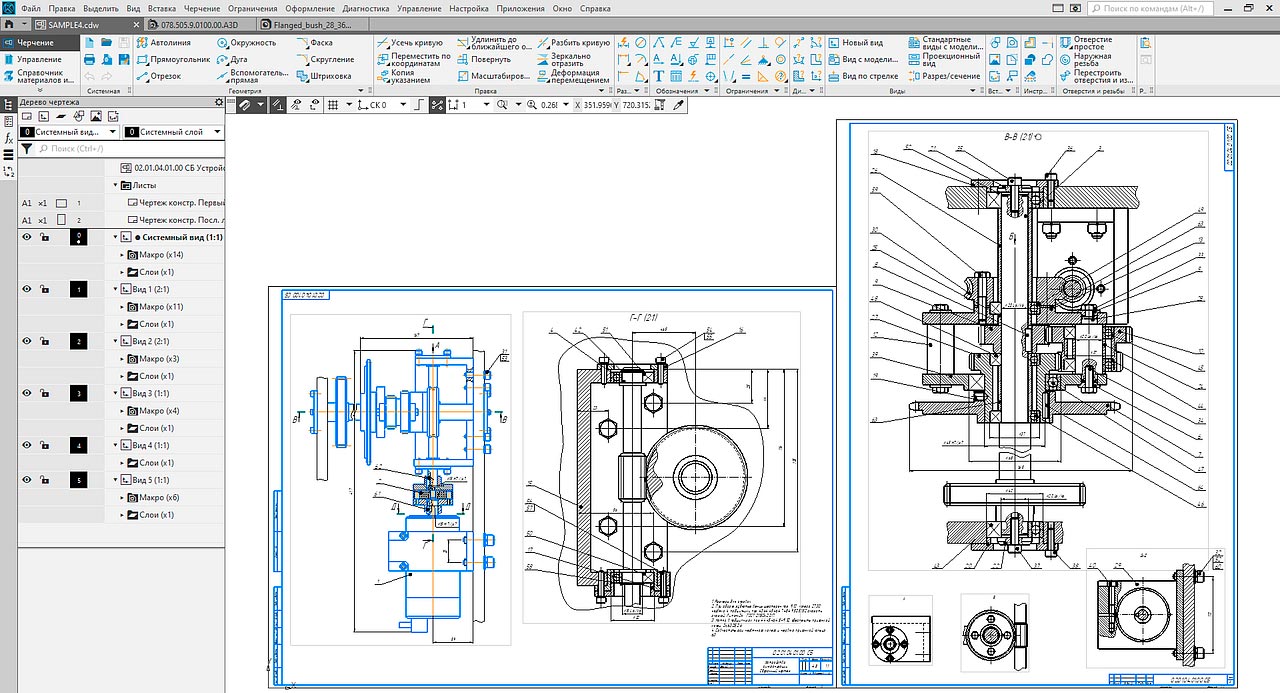

Модуль №14. Создание сборочного чертежа

Удаление и погашение вида
Разрыв проекционных связей между видами
Простановка размеров с посадками, обозначениямиквалитетов и предельных отклонений
Авторасстановка позиций
Создание разрезов и сечений
Исключение компонентов из разреза или сечения
Работа с деревом чертежа
Штриховка
Создание местного вида

Модуль №15. Создание спецификаций

Стиль спецификации
Настройка спецификации
Создание спецификаций
Подключение к спецификации сборочного чертежа иэлектронной модели сборочной единицы
Подключение позиционных линий-выносок
Синхронизация документов
Объекты спецификации
Создание раздела «Документация»
Оформление основной надписи

Примеры практических работ
