Видеокурс по основам работы в NX CAD

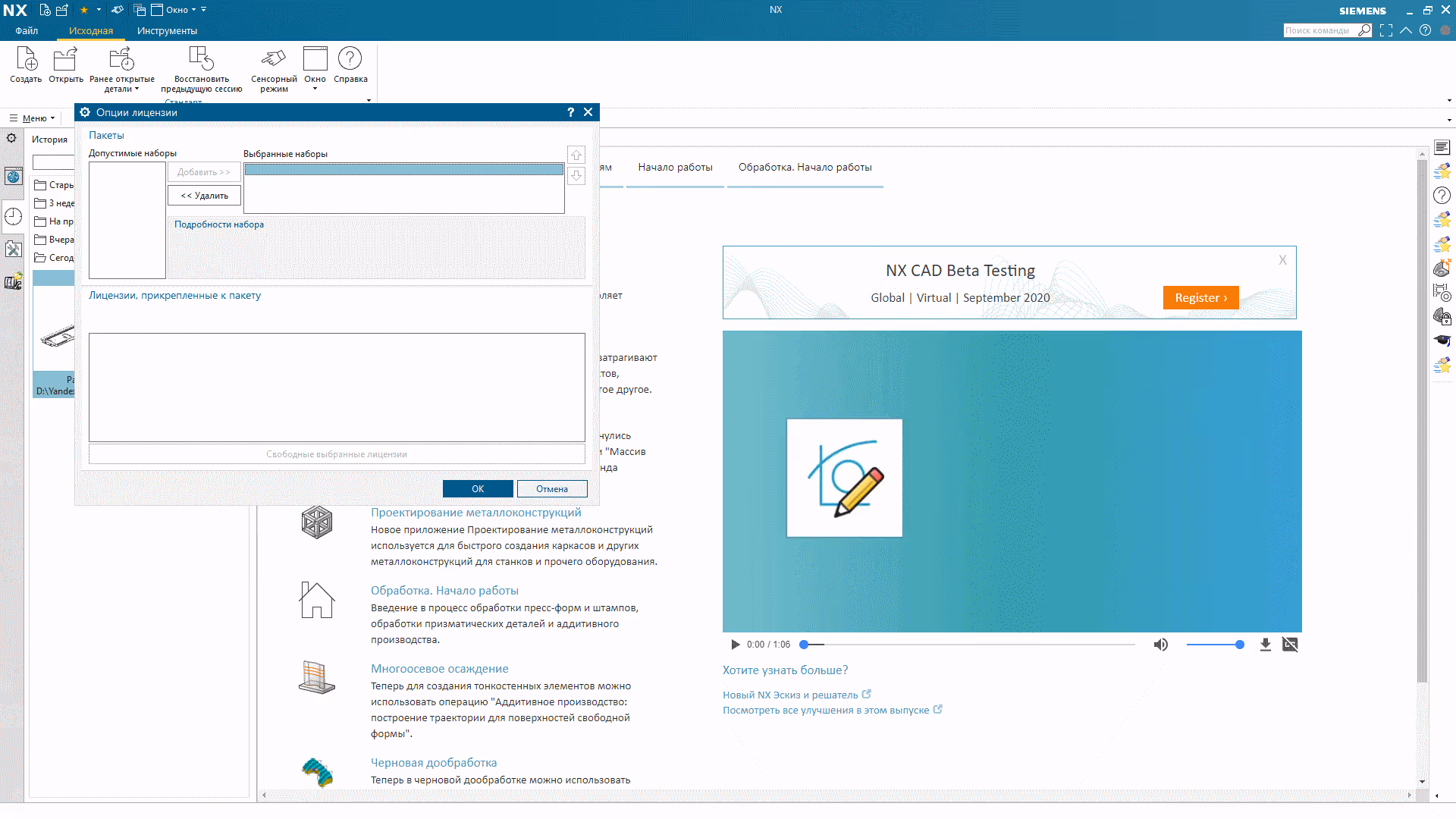

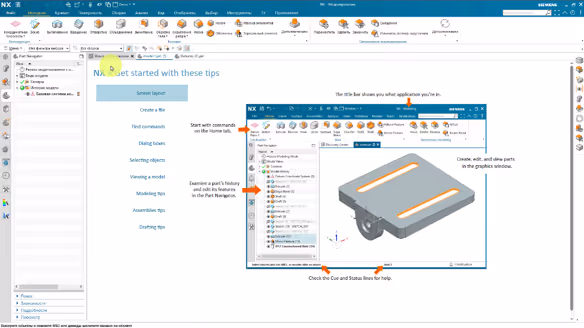

• 1.1 Начало работы. Начало работы. Компоновка интерфейса пользователя. Объекты интерфейса: кнопка приложения, панель быстрого доступа, лента команд, вкладки документов, строка сообщений, поиск команд. Навигаторы. Открытие, закрытие, сохранение файла. Импорт/экспорт.

• 1.2 Управление отображением модели. Манипулирование отображением модели на экране. Особенности использования мыши.  Поворот, перемещение, масштабирование модели. Виды, ориентация видов, горячие клавиши. Стили отображения модели. Скрытие и видимость объектов.

• 1.3 Выбор объектов. Панель выбора объектов. Фильтрация выбора. Удаление объектов. Команды Показать/Скрыть.

• 1.4 Слои и категории. Работа со слоями. Категории слоёв.

• 1.5 Анализ и измерения. Измерение размеров и массы. Отображение аннотаций измерений. Минимальный и локальный радиус. Анализы: Радиус, Наклон, Расстояние. Анализ уклонов. Анализ отклонения. Момент инерции сечений.

‍

• 2.1 Координатные плоскости и оси. Базовые координатные плоскости и оси. Базовые координатные оси. Меню вектора. Меню точки. Построение точек.
• 2.2 Базовая и рабочая системы координат. Базовые системы координат. Рабочая система координат. Меню СК.

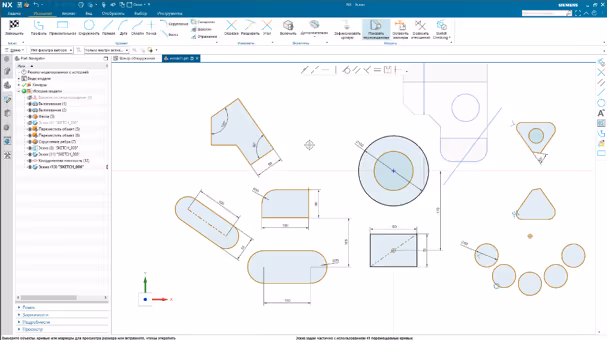

• 3.1  Выбор плоскости. Построение геометрии. Выбор плоскости для эскиза. Задание СК эскиза. Построение объектов эскиза. Изменение плоскости расположения эскиза.
• 3.2  Преобразование геометрии. Преобразование объектов эскиза (усечение, удлинение, массив и зеркальное отражение кривых эскиза). Проецирование и заимствование построенной геометрии в эскиз.
• 3.3 Размерные и геометрические ограничения. Построение размеров и геометрических ограничений.

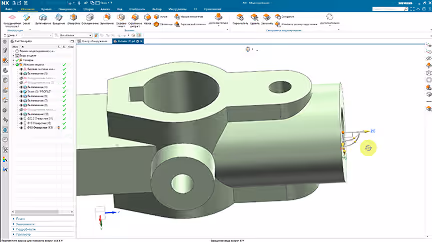

• 4.1 Вытягивание. Операции Вытягивание и её параметры. Смещение и уклон при вытягивании. Булевы операции.
• 4.2 Вращение. Вращение. Смещение при вращении.

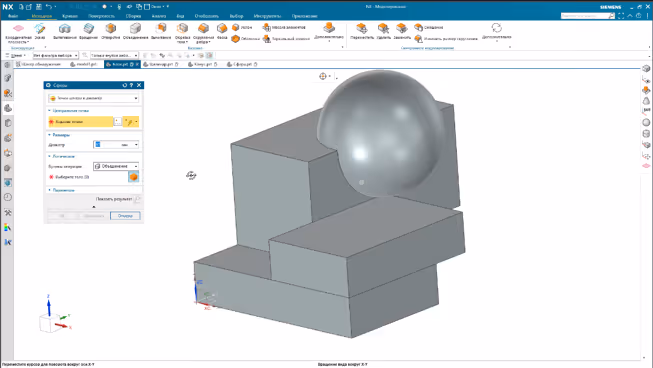

• 4.3 Твердотельные примитивы. Твердотельные примитивы Блок, Цилиндр, Конус, Сфера.

• 5.1 Скругление и Фаска. Операция «Скругление ребра» и её параметры: переменное скругление, множественное скругление, правила обкатки рёбер, ограничение длины скругления, скругление вершины. Операция фаска и её параметры. Операция «Скругление поверхности» и её параметры: скругление по двум и по трём граням, радиус по закону кривой, ограничение скругления по кривой, прокатывание диска.

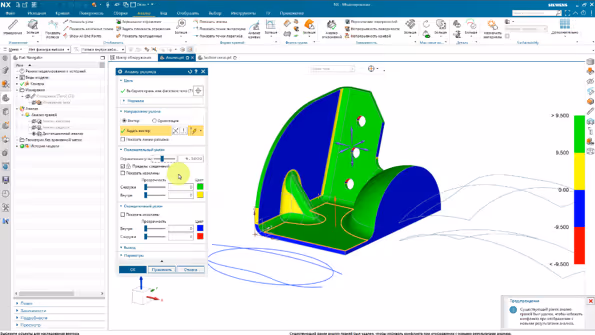

• 5.2 Уклон и Уклон тела. Операция «Уклон» и её параметры: уклон от плоской грани, уклон от рёбер, переменный уклон, множественный уклон, касательный уклон, уклон по рёбрам разъёма. Операция «Уклон тела» и её параметры: согласование рёбер, истинный уклон. Выравнивание граней при уклоне тела. Анализ уклонов.

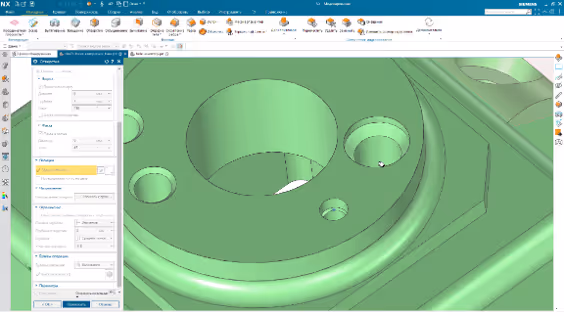

• 5.3 Отверстия. Операция «Отверстие» и её параметры: тип отверстия (простое, цекованное, с зенковкой, резьбовое, коническое), положение отверстия через построения в эскизе и без эскиза, направление отверстия, задание глубины отверстия. Сверление нескольких деталей в сборке.
• 5.4 Смещение и Масштаб. Операция «Оболочка» и её параметры: толщина, направление, альтернативная толщина. Операция «Утолщение». Операция «Смещение поверхности». Операция «Смещение грани». Операция «Переменное смещение». Операция «Масштаб».
• 5.5 Массивы и зеркальное отражение. Операции «Массив элементов», «Массив геометрии» и «Массив тел» и их параметры: тип массива: линейный, круговой, многоугольник, спираль, вдоль, общий, ссылка. Направления. Граница массива. Подавление и восстановление экземпляра массива. Операции «Зеркальный элемент» и «Отражение тела».
• 5.6 Комбинирование тел и поверхностей. Операции между телами и телом и поверхностью. Операции булевы для твёрдых тел: «Объединение», «Вычитание», «Пересечение», «Перенос полости». «Сшивка» и «Расшивка» листовых тел. «Обрезка и расширение» листовых тел. Обрезка и разделение твёрдых тел.

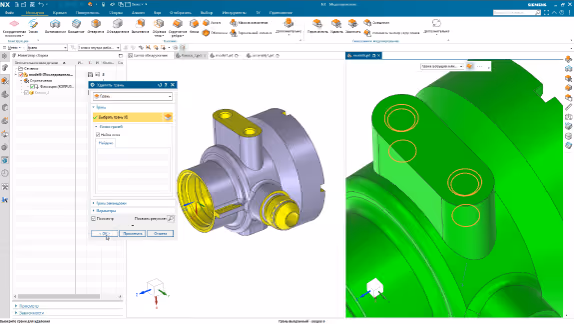

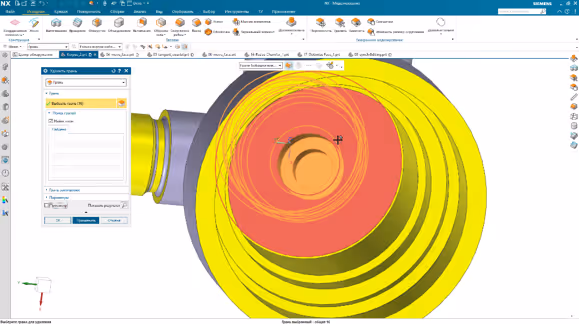

• 6.1 Синхронное моделирование. Часть 1. Операции: удалить грань, переместить грань, Смещение области, заменить грань, оптимизировать грань, поменять порядок скруглений, пометить фаску, изменить размер фаски.
• 6.2 Синхронное моделирование. Часть 2. Операции: Соотношение, Повторное использование, Размер, Массив граней, Излучение поверхности.

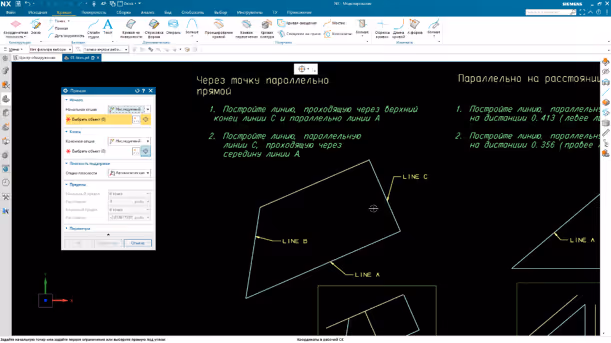

• 7.1 Точки, прямые и дуги. Построение точек, кривых. Смещения при построении точек. Набор точек. Прямая. Дуга/Окружность. Операции с кривыми. Плоскость размещения. Пределы. Текст.
• 7.2 3D кривые. Преобразования кривых. Смещение. Смещение на грани. 3D кривая смещения. Мостик. Кривая кругового скругления. Скругление на грани. Сложная кривая. Проецирование. Совмещённая проекция. Зеркало. Масштаб. Свёртка/развёртка кривой. Кривая пересечения. Изоклина. Кривая сечения. Выделить кривую.

• 8.1 Основы построения поверхностей. Поверхность по 4-м точкам. Ограниченная плоскость. Заполнить поверхность. Срединная поверхность. Зашивка отверстий. Тиснение. Смещение тиснения. Тиснение тела.
• 8.2 Поверхности по сечениям. Поверхность студии. Поверхность по сечениям. Начальная кривая сечения. Порядок сечений. Касательное примыкание поверхности по сечениям. Операции: «по сечениям», «по сетке кривых», «поверхность студии», «мостик».

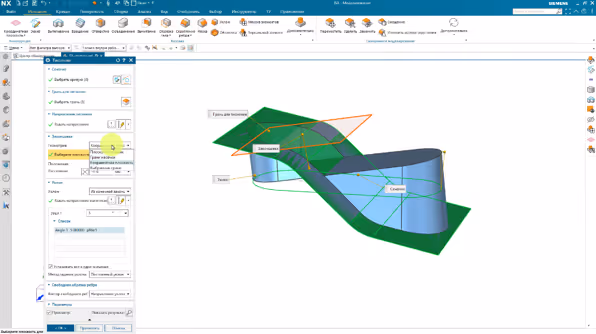

• 8.3 Поверхности заметанием. Заметание по направляющей. Ориентация сечения. Сохранённое сечение. Метод масштабирования. 3 направляющих. Труба.

• 9.1 Выражения. Параметризация и работа с выражениями. Редактор выражений. Типы и принципы работы с выражениями. Подавление по выражению. Передача ссылок на выражения между файлами.

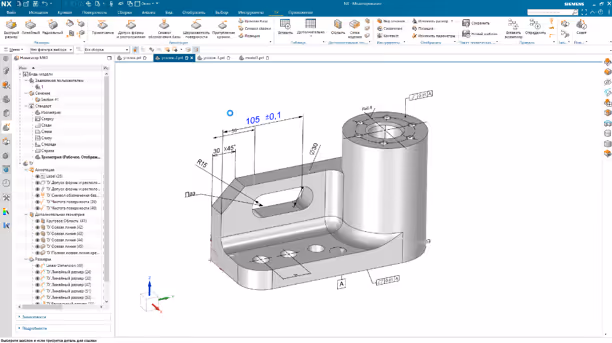

• 10.1 Размеры и шероховатость. Выбор плоскости ТУ. Размеры в ТУ и их параметры. Текстовые обозначения и расширенный редактор текста. Обозначения баз, допусков формы и расположения поверхностей, шероховатости и областей. Аннотирование электронных моделей по ГОСТ 2.052. Виды модели. Использование ТУ в Черчении.
• 10.2 Обозначения и виды сечений. Область. Осевые линии. Виды модели. 3D разрезы и сечения модели. Отображение ТУ в видах модели. Вид сечения. Перенос ТУ между частями. Передача ТУ в чертёж.

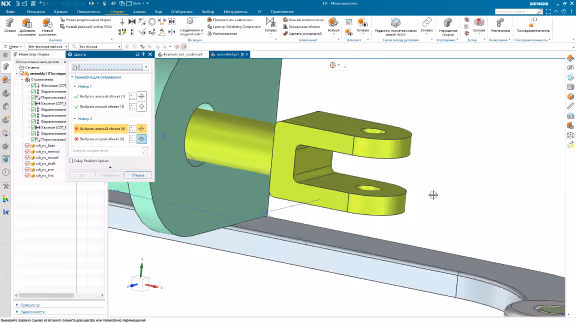

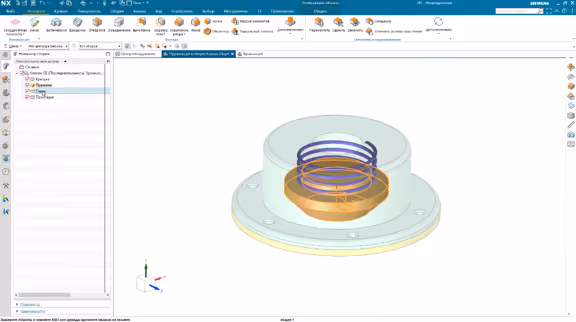

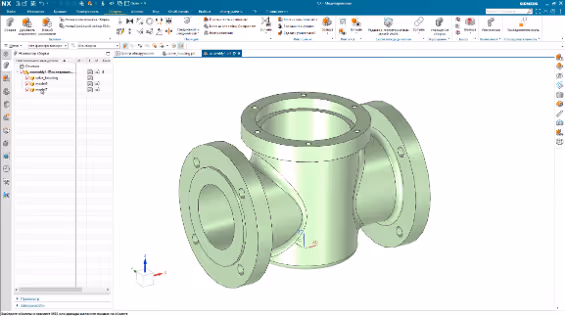

• 11.1 Построение сборки «Снизу-Вверх». Позиционирование и сопряжения компонентов. Настройка навигатора сборки. Добавление компонента в сборку. Позиционирование компонента в сборке. Сопряжения в сборке. Переименование компонента сборки.
• 11.2 Построение сборки «Снизу-Вверх». Анализ зазоров и массив компонентов. Ссылочные наборы. Создание компонента в сборке. Учёт сопряжений подсборок в главной сборке. Сделать уникальным компонент. Добавление стандартной детали в сборку. Массив компонентов. Создание родительской сборки.
• 11.3 Ассоциативное копирование. Моделирование в контексте сборки. Редактор геометрических связей WAVE. Ассоциативное копирование тела. Выделение геометрии. Создание новых компонентов сборки через WAVE.

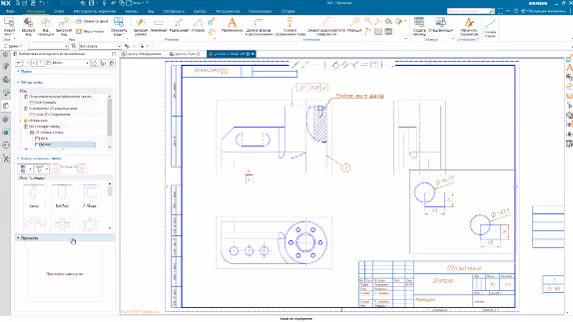

• 12.1 Настройки листа и добавление видов. Создание файла чертежа. Шаблон чертежа. Параметры листа. Добавление вида чертежа. Базовый вид. Мастер создания вида. Стандартные виды. Проекционный вид. Настройка вида. Выносной вид. Вид с разрывом. Ориентация вида.
• 12.2 Разрезы и сечения. Обозначения. Вид сечения. Половинное сечение. Повёрнутое сечение. Линия сечения. Вид сечения по линии сечения. Местный разрез. Вид чертежа. Построение эскиза на чертеже. Простановка размеров на чертеже. Автоматические размеры отверстия.
• 12.3 Оформление. Текстовые обозначения на чертеже. Обозначение базы, допусков формы и расположения, шероховатости. Штриховка. Примечания. Осевые линии. Символ обозначения базы. Таблица. Связь атрибутов файлов и ячеек таблиц. Допуски формы и расположения. 2D компонент.

• 1. Задание. Эскиз
• 2. Задание. 3D модель и чертеж
• 3. Задание. Сборка
