Базовый курс обучения по работе в NX CAD
В рамках базового курса слушатели познакомятся с интерфейсом NX. Они научатся создавать эскизы, трёхмерные параметрические модели, чертежи и сборки, работать с кривыми, поверхностями и проводить синхронное моделирование.
5 дней - 40 часов
- Курс доступен только для юридических лиц
- Программа адаптируется под задачи заказчика и основана на реальных моделях предприятия
- Занятия проводит сам преподаватель онлайн или очно на предприятии заказчика
- Сертифицированный преподаватель с практическим опытом работы в NX более 14 лет
- По окончании выдаётся именной сертификат или удостоверение о повышении квалификации
.avif)
Программа обучения
В рамках курса слушатели познакомятся с интерфейсом пользователя Siemens NX CAD и базовыми принципами работы в системе.
Курс является стартовым этапом для дальнейшего изучения Siemens NX CAD и рекомендуется не только конструкторам, но и другим специалистам, планирующим начать работу в данной системе.
В курсе рассматриваются:
- работа с системами координат
- работа с твердотельной геометрией
- работа с эскизами
- поверхности свободной формы
- модуль работы со сборками
- модуль оформления чертежей
Отдельное внимание уделяется:
- параметрическому моделированию
- основам синхронного моделирования
Модуль 1. Введение в NX CAD
- Установка и настройка NX. Требования к установке. Установка с помощью мастера.

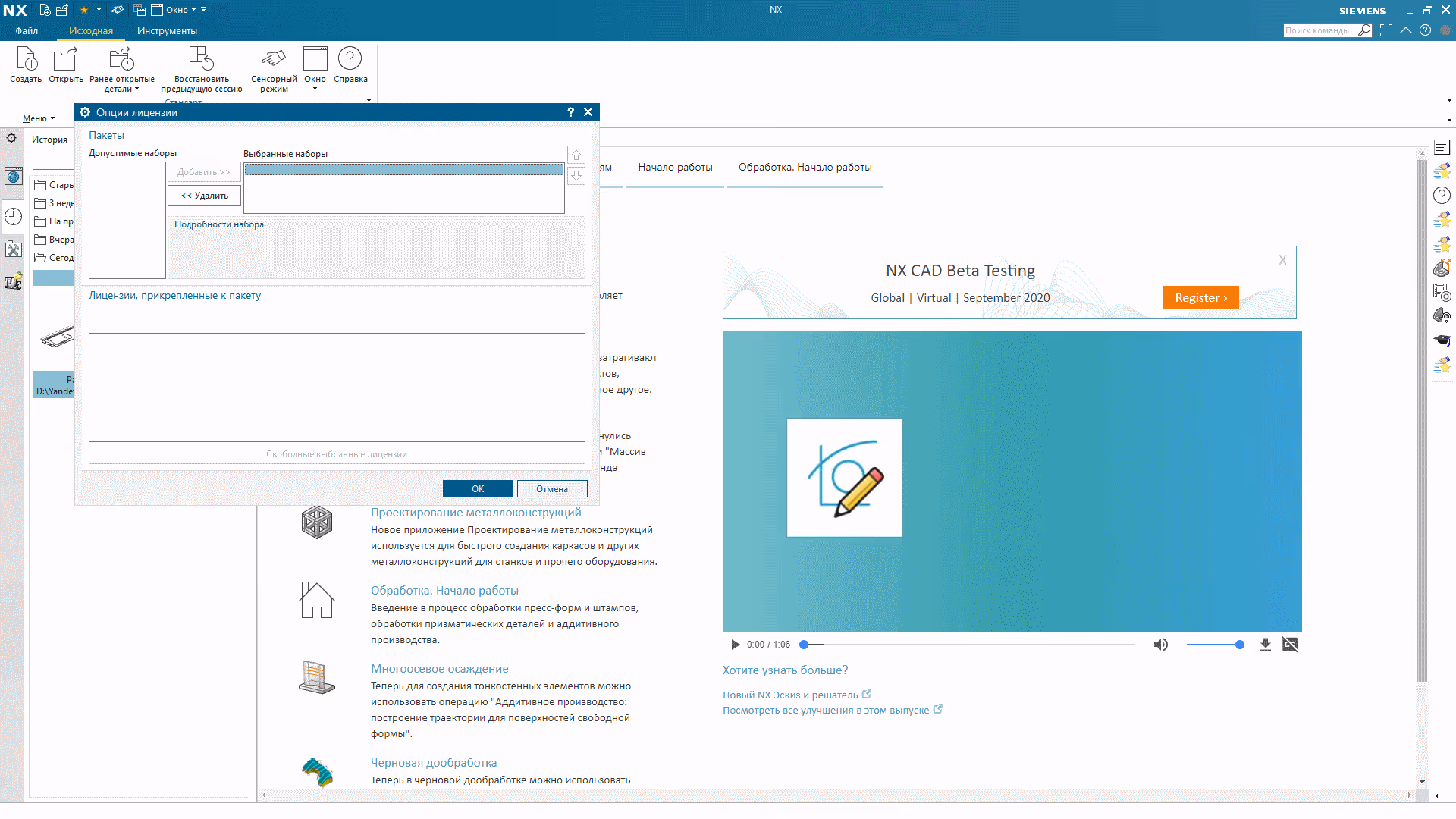

- Особенности лицензирования. Настройки лицензии. Учетный номер WebKey. Активация и конфигурирования лицензий.
- Настройки интерфейса. Начало работы. Выбор темы. Компоновка интерфейса пользователя. Объекты интерфейса:кнопка приложения, панель быстрого доступа, лента команд, вкладки документов,строка сообщений, навигатор, поиск команд, инструменты управления видом, куб основных видов. Индивидуальные настройка компоновки интерфейса пользователя,тем, панели быстрого доступа, ленты команд, комбинаций клавиш. Навигаторы.
- Управление отображением модели. Манипулирование отображением модели на экране. Особенности использования мыши. Выбор объектов и панель выбора. Поворот, перемещение, масштабирование модели. Виды, ориентация видов, горячие клавиши. Стили отображения модели. Скрытие и видимость объектов.Работа со слоями.
Модуль 2. Моделирование
- Координатные объекты и точки. Базовые координатные плоскости, оси, системы координат. Рабочаясистема координат. Меню СК. Меню вектора, Меню точки. Построение точек.
- Эскиз. Построение эскизов. Задание СК эскиза. Кривые и операции скривыми. Усечение, массив и зеркальное отражение кривых эскиза. Заимствованиепостроенной геометрии в эскиз. Построение размеров и геометрическихограничений. Изменение плоскости расположения эскиза.
- Кривые вне эскиза.Построение точек, кривых. Операции с кривыми. Текст.
- Конструктивный элемент. Операции Вытягивание и вращение и их параметры. Смещение и уклонпри вытягивании.Базовые геометрические примитивы. Булевы операции.
- Элементы детали. Операции Уклон, Скругление и Фаска и их параметры.Дополнительные примитивы. Массив и зеркальное отражение.
- Основы построения поверхностей. Ограниченная плоскость. Поверхность по точкам. Срединнаяповерхность. Заметание. Поверхность студии. Поверхность заполнения. Поверхностьфланца. Операции между телом и поверхностью.
- Основы ассоциативности. Ассоциативное копирование геометрии.
- Основы синхронного моделирования. Синхронное моделирование. Операции Удалить грань, Переместитьгрань, Смещение области и др. Команды Соотношение и Размер. Повторноеиспользование граней.
- Выражение. Параметризация и работа с выражениями.
- Основы работы с Техническими условиями. Аннотирование электронных моделей по ГОСТ 2.052.
Модуль 3. Сборка

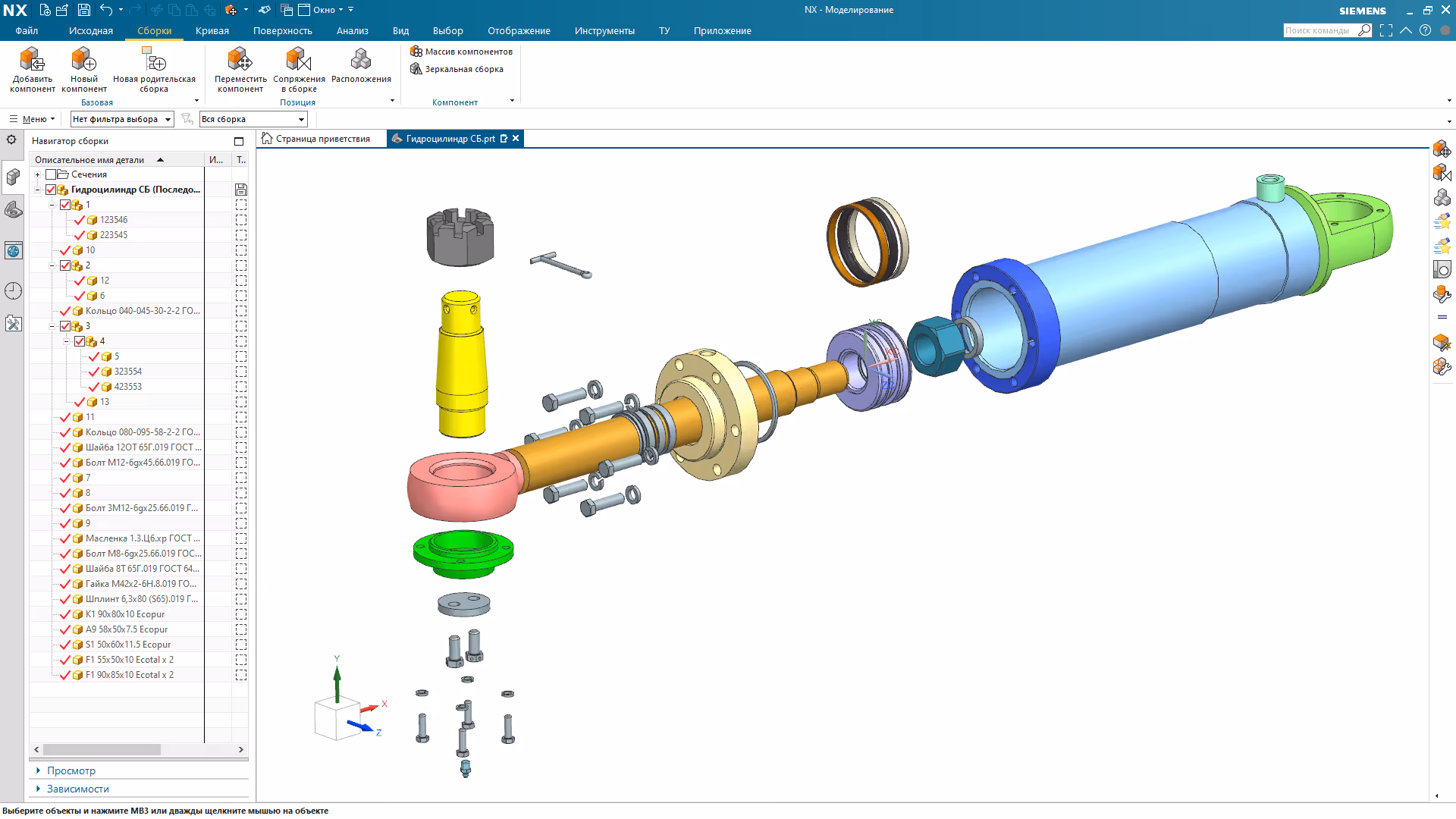

- Построение сборки «Снизу-Вверх». Настройка навигатора сборки. Добавление компонента в сборку. Позиционирование компонента в сборке. Сопряжения в сборке. Ссылочные наборы.
- Основы построения сборки «Сверху-Вниз». Создание компонента в сборке. Перенос геометрии между компонентами.
Модуль 4. Черчение
- Виды чертежа. Вид с модели. Проекционные виды. Выносной вид. Местный разрез. Разрезы и сечения.
- Аннотации чертежа. Создание размеров, осевых линий и аннотаций. Эскизы на чертеже.
Форматы обучения
Онлайн или оффлайн у заказчика
Преимущества онлайн формата: обучение будет доступно в записи еще 4 месяца после завершения курса. Преимущества оффлайн формата: более глубокое погружение в процесс, изучение проблемных мест на месте, консультация по реальным боевым моделям заказчика.
.svg)
.svg)
Документы
После завершения обучения выдаётся именной сертификат tecticum или удостоверение о повышении квалификации гос. образца.
.svg)
.svg)
Адаптация
Уникальный подход к подготовке адаптрированного курса: уточняем актуальные задачи, подбираем 3D модели максимально похожие на реальные изделия или сразу берем модели заказчика. Разрабатываем форматы аттестации и оценки знаний, варианты практических задач.
.svg)
Преподаватель
Преподаватель, к.т.н. с опытом преподавания и использования NX CAD более 16 лет. Также мы привлекаем бывших сотрудников компании Siemens к проведению обучения и консультаций по NX CAD.
.svg)
.svg)
Для кого курс
Данный курс подходит новым пользователям и позволяет с нуля овладеть инструментами Siemens NX.
Подходит специалистам, которым важно систематизировать знания и уверенно использовать NX CAD в работе.
Для технологов и проектировщиков, работающих с CAD-моделями и документацией.
.avif)
Официальное подтверждение
Подтверждение ваших навыков
После окончания обучения слушатель получает сертификат Тектикум об успешном окончании курса обучения или удостоверение о повышении квалификации государственного образца.
Обучение проводится по государственной лицензии
№ Л035–01298–77/01616344. Тип документа зависит от программы обучения и уточняется у куратора курса.
Именной сертификат
Тектикум
Удостоверение о повышении квалификации
